Snabb installation med verktygsfria Push-In-kontaktdon

Enkelt, snabbt och tillförlitligt – utan verktyg

Push-In är en vidareutveckling av den klassiska burklämanslutningen (cage clamp) och innebär att ledaren trycks direkt in i kontaktkammaren. Anslutningen låser automatiskt och ger en robust, vibrationssäker kontakt utan behov av skruvdragare eller specialverktyg.

Den här tekniken sparar både tid, resurser och kostnader vid installation och underhåll – särskilt i miljöer där snabb åtkomst och enkel hantering är viktigt, till exempel vid maskinmodulering eller servicearbete i trånga utrymmen som vindkraftverk.



En teknik för alla ledartyper

Push-In-anslutningen är utformad för maximal flexibilitet. Den fungerar med flera olika ledartyper:

  Massiva ledare
  Flertrådiga ledare
  Ledare med isolerade eller oisolerade ändhylsor

Det gör att samma kontaktinsats kan användas i många olika applikationer och branscher – från maskinbyggnation, energisystem och automationslösningar till produktionslinjer och serviceapplikationer.

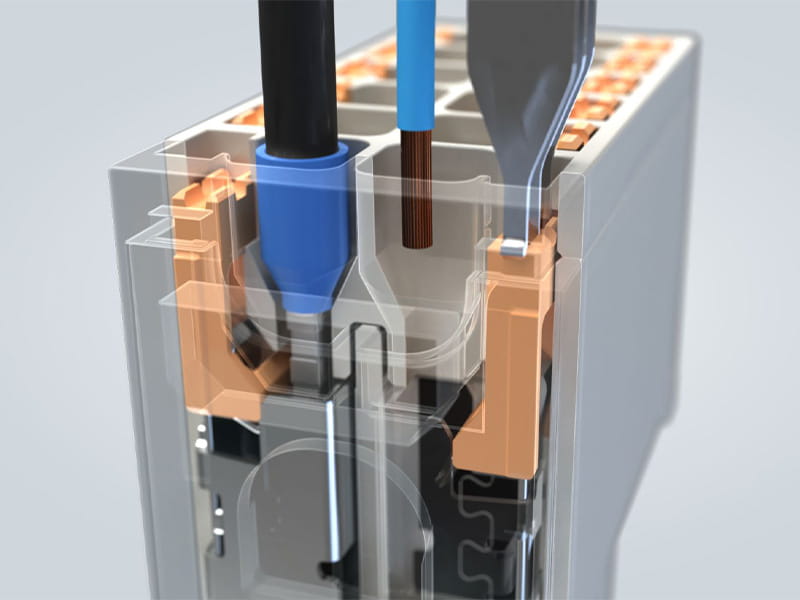

För ledare med ändhylsor sker installationen helt verktygsfritt. För oisolerade flertrådiga ledare hålls klämman enkelt öppen genom att trycka på aktiveringsarmen med exempelvis en skruvmejsel – snabbt, säkert och reproducerbart.

Push-In i HARTING Han®-familjen

Push-In-teknologin finns tillgänglig för flera olika Han®-serier, vilket gör den kompatibel med befintliga system och lösningar. Sortimentet omfattar bland annat:

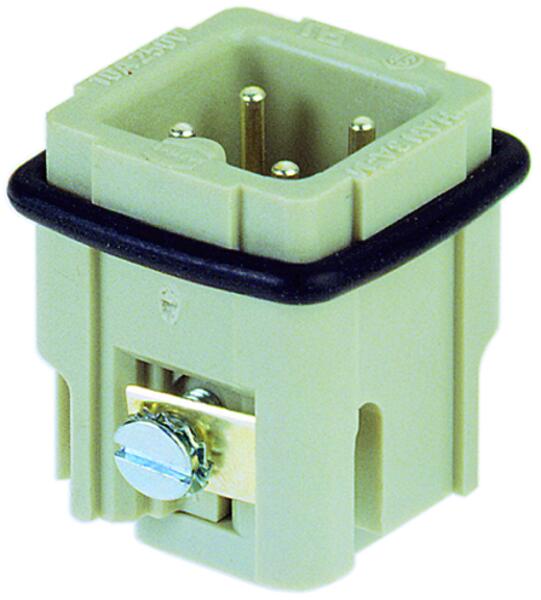

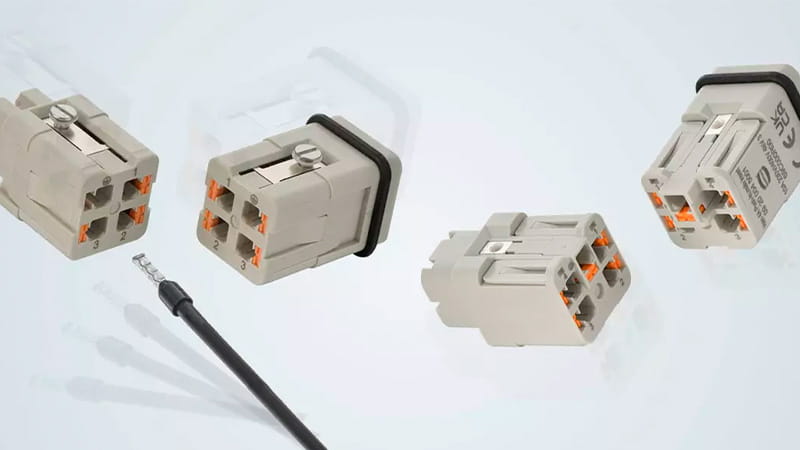

  Han® 3A och Han® 4A monoblock
  Han® Q 8/0 monoblock för Han® Compact-hus

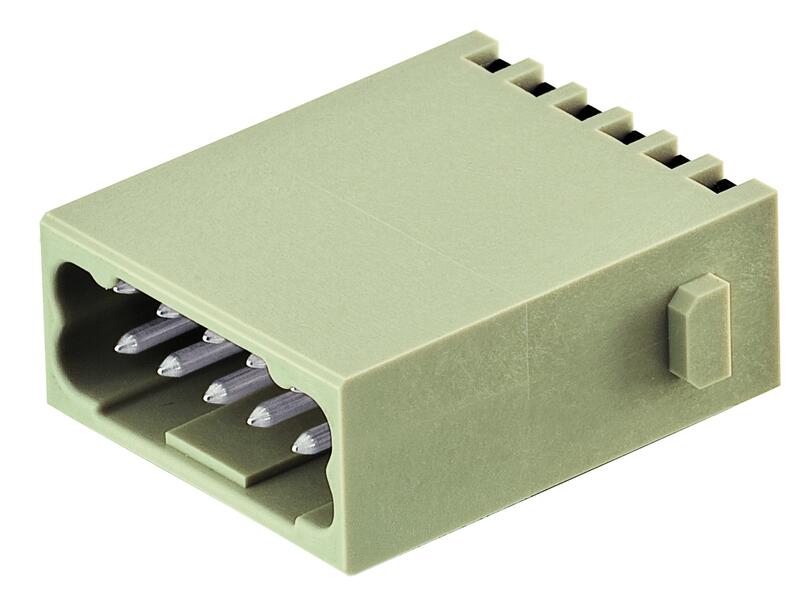

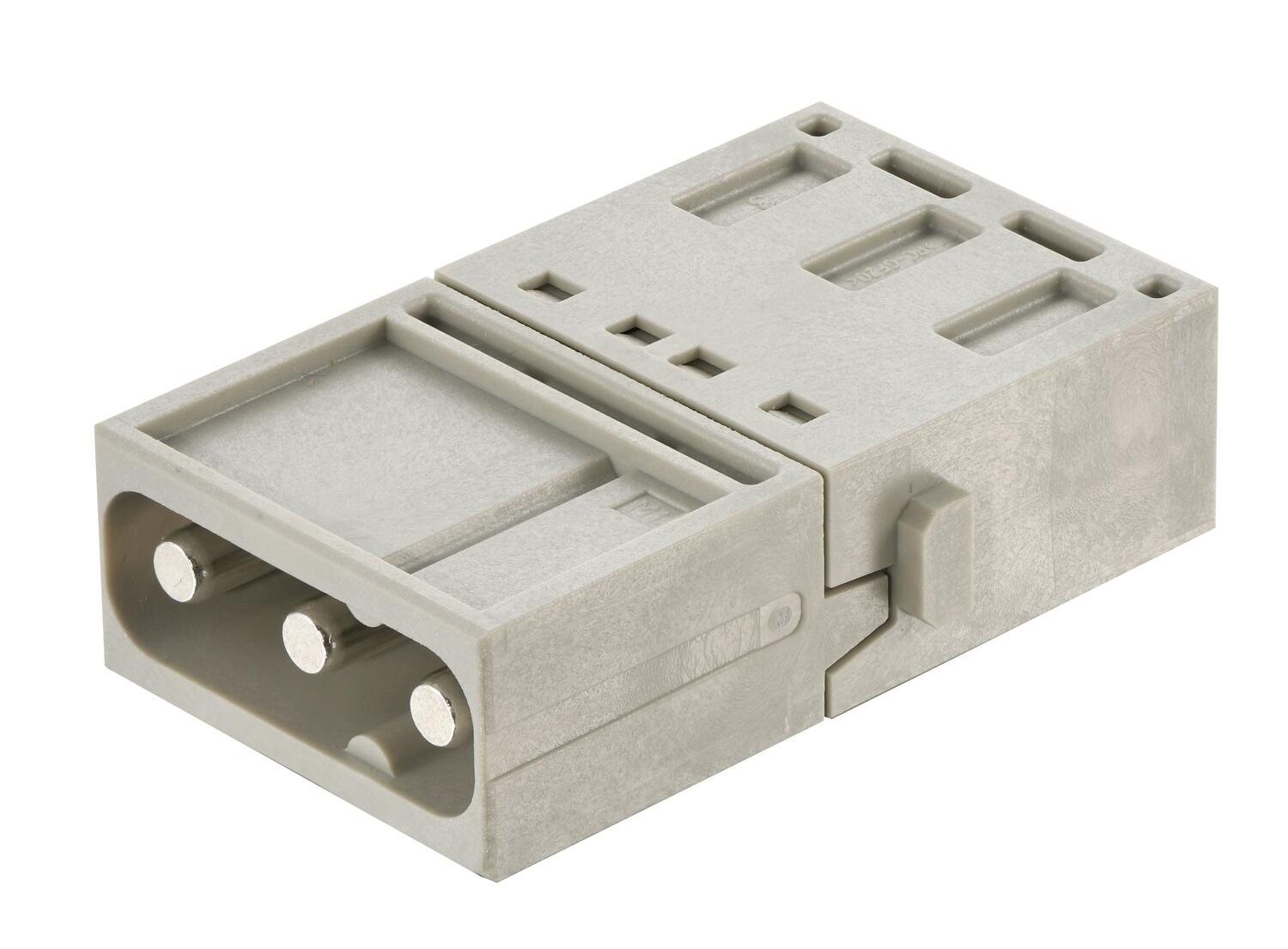

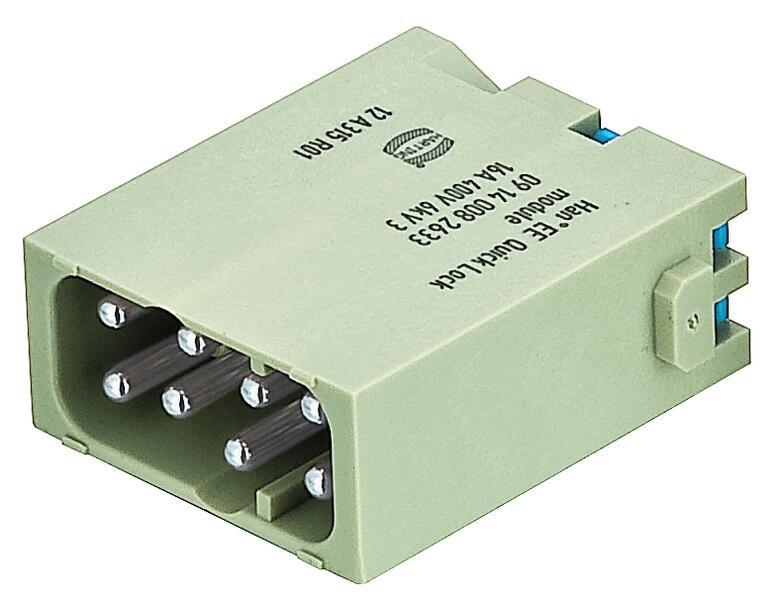

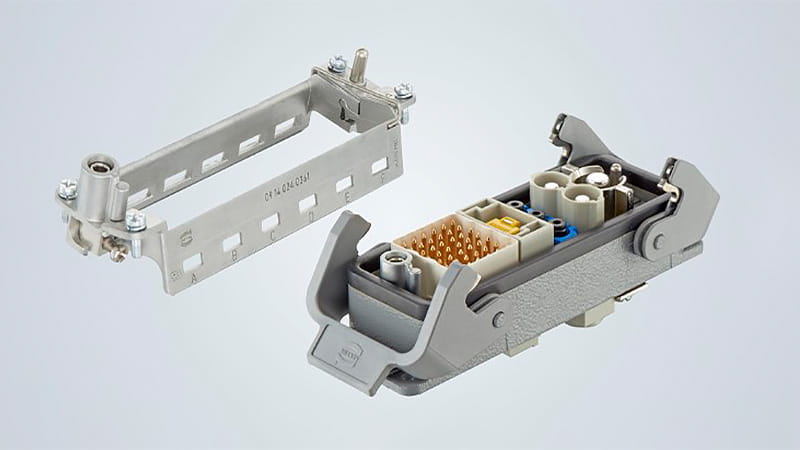

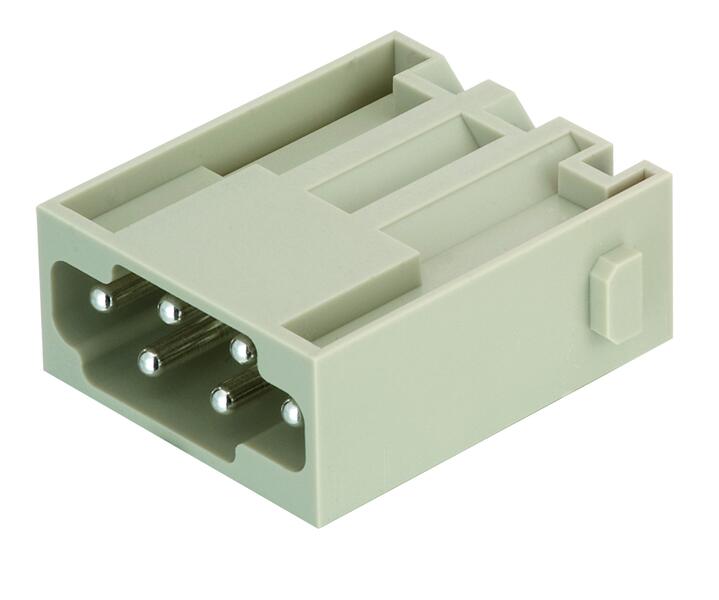

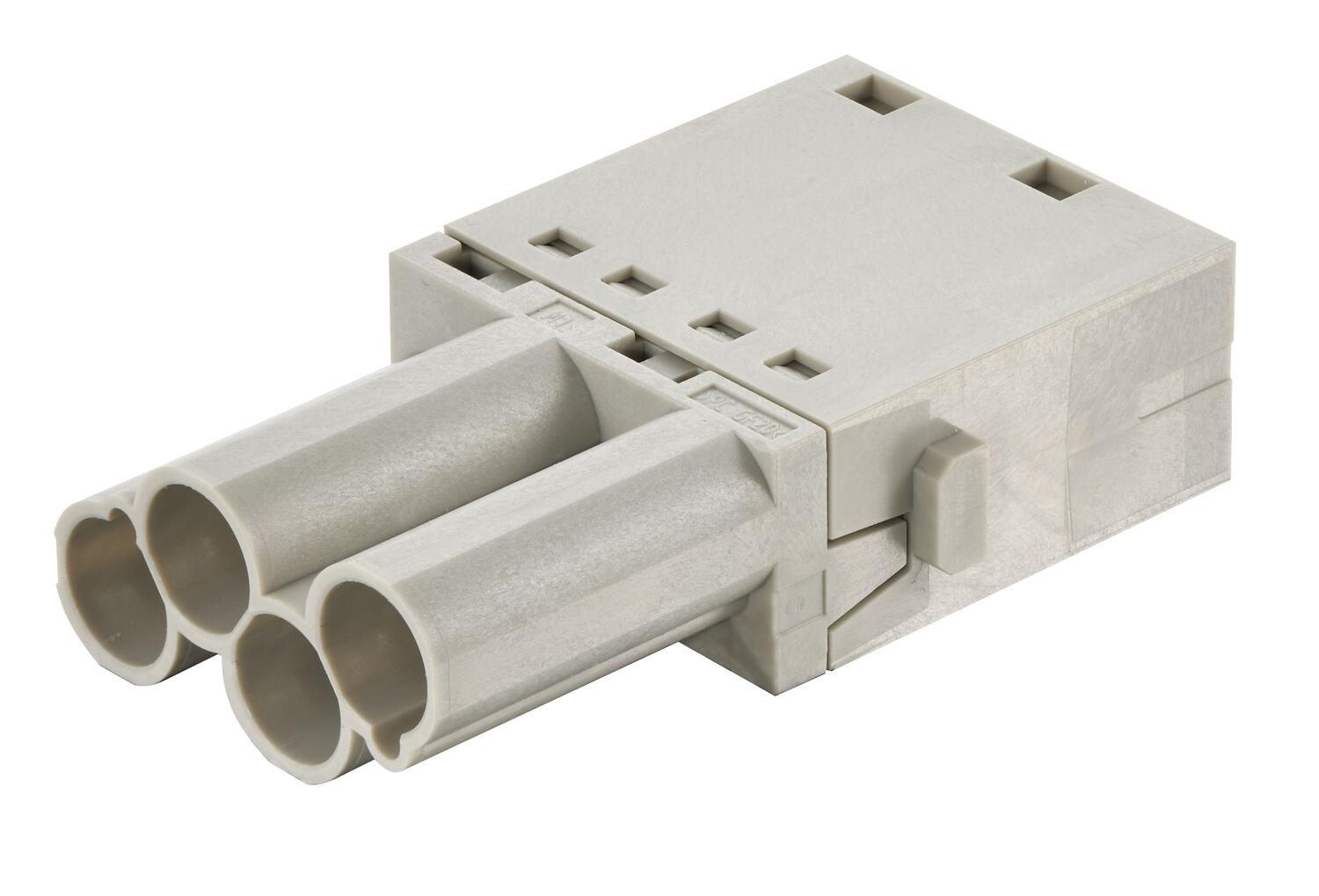

  Moduler i Han-Modular®-serien

I exempelvis Han® Q 8/0 Push-In-insatsen kan ström och signaler upp till 16 A/500 V överföras på ett kompakt utrymme. En särskild kontaktkammare finns för skyddsjord (PE), vilket gör den idealisk i maskinbyggnad där motorer eller ställdon ansluts.

Push-In är en termineringsteknik för HARTING Han®-kontaktdon, som används för att snabbt och säkert ansluta kraft, signaler och data i industriella miljöer.

Flexibel i många industriella miljöer

Push-In-teknologin är framtagen för krävande industriella miljöer där snabb installation och hög tillförlitlighet krävs.

Den passar särskilt bra i applikationer som maskinbyggnation, automation, energisystem och vindkraft, där verktygsfri montering förenklar både installation och service i fält.

Tack vare HARTINGs robusta Han®-hus kan Push-In-lösningar även användas i dammiga, fuktiga eller vibrationsutsatta miljöer, beroende på vald kapsling och IP-klass.

Effektivitet och hållbarhet i fokus

Push-In-teknologin bidrar inte bara till snabbare installationer – den är också en del av en hållbar och resurseffektiv arbetsprocess.

Genom att minska behovet av specialverktyg och förberedelsetid kan installationer utföras enklare även av mindre erfarna tekniker, vilket hjälper till att hantera bristen på kvalificerad arbetskraft inom industrin.

För dig som konstruktör eller slutförbrukare innebär det en teknik som kombinerar pålitlig kontaktkvalitet, enkel montering och framtidssäker flexibilitet.
