Så väljer du rätt skyddsslang – guide till hållbart kabelskydd

Vad är skyddsslang och varför behövs det?

Skyddsslang används för att samla och skydda kablar mot yttre påverkan och är en central del i de flesta kabelinstallationer. Den skyddar kablar mot nötning vid rörelse samt mot mekanisk påverkan och annan åverkan, samtidigt som den ökar installationens robusthet och bidrar till en mer strukturerad och effektiv kabeldragning. Genom att använda skyddsslang kan man också öka livslängden på kablar och säkerställa en driftsäker lösning.

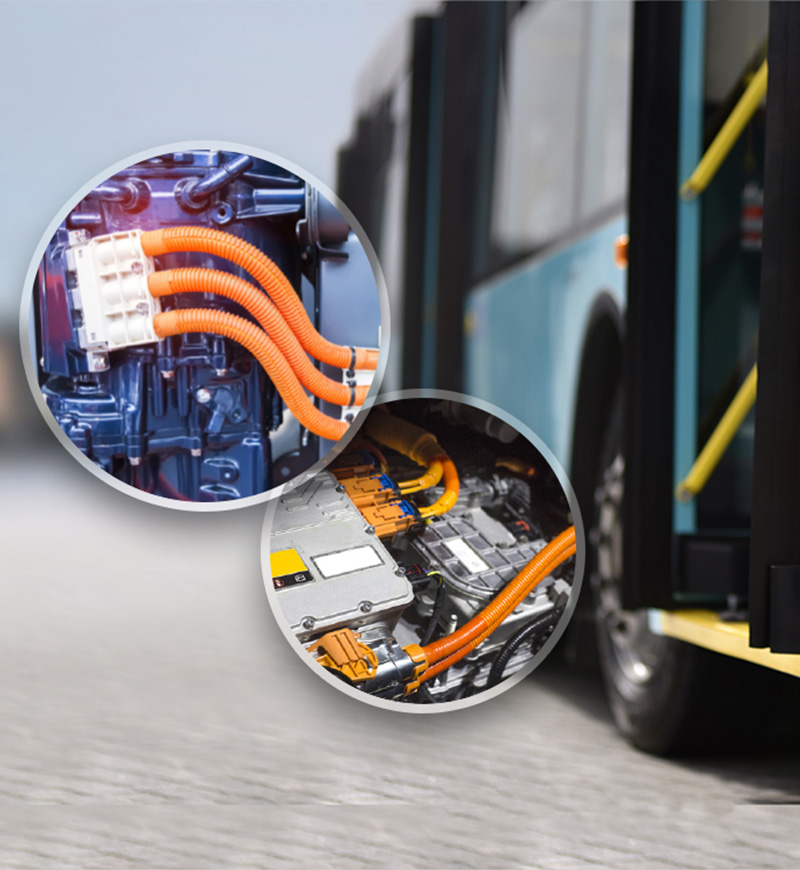

Skyddsslang används i en rad olika applikationer där kablar förekommer, exempelvis inom automation och robotik, fordonsapplikationer, elinstallationer som solceller samt inom sensor- och mätteknik.

Så väljer du rätt skyddsslang

För att välja rätt skyddsslang och undvika vanliga fel är det viktigt att utgå från några grundläggande frågor:

• I vilken miljö ska skyddsslangen användas?
• Är applikationen statisk eller i rörelse?
• Finns det krav på brandklassning?

Genom att utgå från dessa frågor blir det enklare att välja rätt material och säkerställa en hållbar och driftsäker lösning.

Plast eller metall – vilket kabelskydd ska du välja?

Valet mellan plast och metall är en av de viktigaste faktorerna vid val av skyddsslang och avgörs av applikationens krav och miljö.

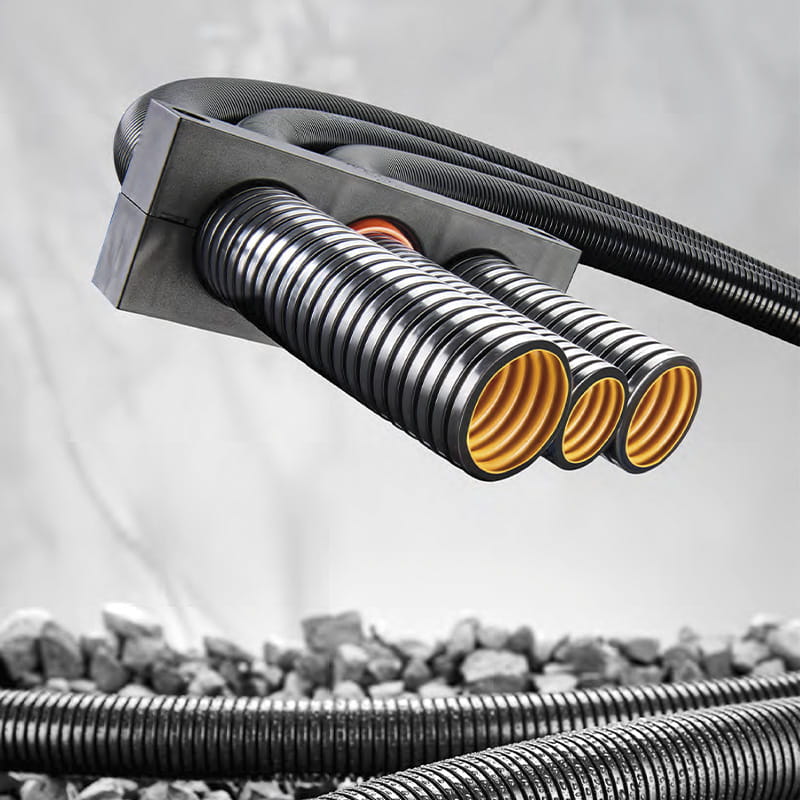

Plastslang

Plastslang är ett bra val när du behöver låg vikt, hög flexibilitet och en lösning som är enkel att installera. Den har även god kemikaliebeständighet, vilket gör den lämplig för många applikationer, exempelvis inom automation, robotik och kabelskydd utomhus.

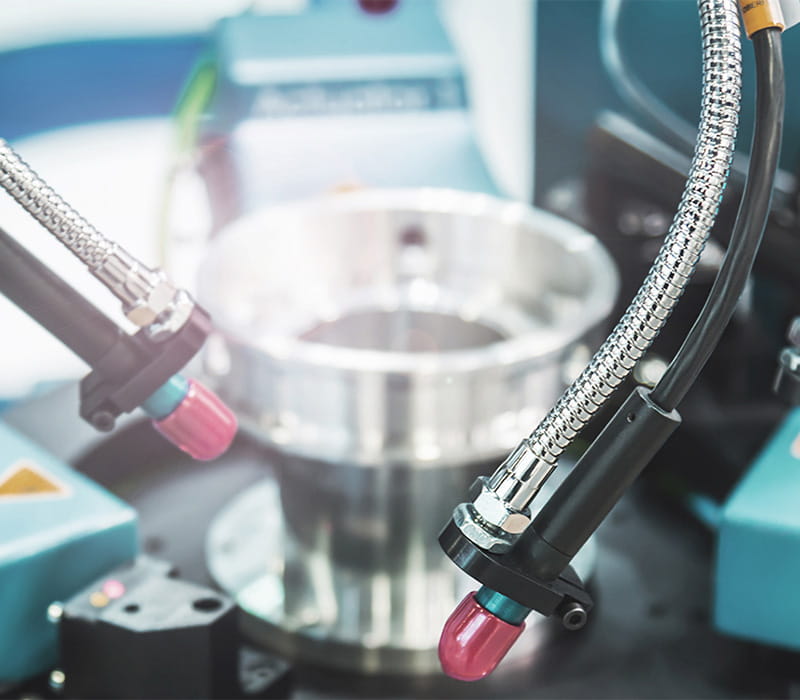

Metallslang

Metallslang används i mer krävande miljöer där det ställs högre krav på skydd och prestanda. Den lämpar sig när applikationen kräver mycket hög mekanisk hållfasthet, tålighet mot höga temperaturer, EMC-skydd eller funktion i tuffa industriella eller utomhusmiljöer. Därför används metallslang ofta inom industriella och marina applikationer där kraven på robusthet är höga.

I vissa fall kan både plast- och metallslang vara möjliga alternativ. Då är det viktigt att se till helheten, exempelvis vilka kopplingar, hållare och systemlösningar som finns tillgängliga, för att säkerställa en optimal och driftsäker installation.

Material i plastslang

Plastslangar finns i olika material där egenskaper som flexibilitet, temperaturtålighet och kemikalieresistens avgör valet.

Polypropylen (PP) – för enklare installationer
Polypropylen är ett kostnadseffektivt alternativ som främst används i fasta installationer. Materialet är relativt styvt och lämpar sig där hög flexibilitet inte är ett krav. Det har god UV-beständighet, vilket gör det lämpligt för kabelskydd utomhus, exempelvis vid kabeldragning till solcellsanläggningar. Samtidigt har det ett mer begränsat temperaturområde och färre godkännanden jämfört med andra material.

Polyamid (PA6, PA12, PA12+) – för mer krävande applikationer
Polyamid är ett mer avancerat material som används i applikationer med högre krav. Det kännetecknas av hög slitstyrka, mycket god flexibilitet och hög temperaturtålighet, vilket gör det lämpligt för exempelvis robotik och andra rörliga applikationer.

De olika varianterna har specifika egenskaper:
PA6 – robust allroundmaterial
PA12 – mer flexibelt och bättre kemikalie- och UV-beständighet
PA12+ – flerskiktslösning med förbättrade böjcykler och brandegenskaper
Polyamid används ofta i industriella installationer, särskilt där det finns krav på rörelse, brandklassning eller funktion i krävande miljöer.

👉 Läs mer om vårt sortiment av skyddsslang i plast.

Material i metallslang

Metallslang används i applikationer där kraven på mekanisk hållfasthet, temperaturtålighet eller skyddsnivå är högre än vad plast kan erbjuda.

Flexas metallslangar bygger på en kärna av metall och kan kombineras med olika lager beroende på applikation.

Galvaniserat stål
Galvaniserat stål är ett kostnadseffektivt alternativ med hög mekanisk styrka och lämpar sig väl för normal industrimiljö.

Rostfritt stål
Rostfritt stål används i mer krävande miljöer där hög korrosionsbeständighet krävs, exempelvis inom marin, kemisk eller livsmedelsindustri.

Tilläggsfunktioner

• För att anpassa metallslangen efter applikationens krav kan den kompletteras med olika funktioner:
• Mantel i polyamid, PVC eller PU – ger vätsketäthet och skydd mot kemikalier
• Skärmningsfläta i koppar eller stål – används vid behov av EMC-skydd

👉 Läs mer om vårt sortiment av skyddsslang i metall.

Viktiga faktorer vid val av skyddsslang

För att välja rätt skyddsslang är det viktigt att ta hänsyn till flera faktorer kopplade till applikation och miljö:

• Temperatur
• Mekanisk belastning
• Kemikalieexponering
• UV- och utomhuspåverkan
• Brandklass

I praktiken är det oftast temperatur, mekanisk påverkan och krav på brandklassning som är mest avgörande vid materialval.

Om applikationen omfattas av krav på brandklassning är det avgörande att välja en skyddsslang som uppfyller relevanta standarder, exempelvis UL 94.

Rörelse eller fast installation – vad gäller?

Kraven på skyddsslang skiljer sig tydligt beroende på om applikationen är statisk eller dynamisk.

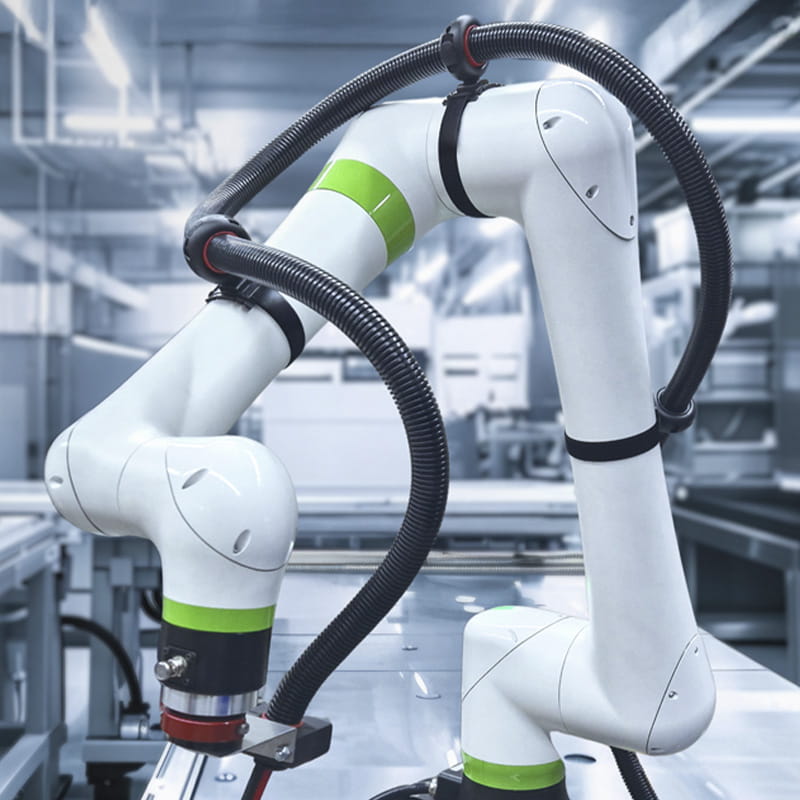

Vid fasta installationer är kraven på flexibilitet generellt lägre, vilket gör att fler materialalternativ fungerar. I rörliga applikationer, exempelvis inom robotik, ställs däremot betydligt högre krav på både flexibilitet och tålighet mot upprepade böjcykler.

För dessa typer av applikationer är det viktigt att välja en skyddsslang som klarar kontinuerlig rörelse utan att påverkas negativt över tid. Material som PA12 och PA12+ är särskilt lämpade och används ofta i så kallade robotslangar.

Godkännanden och standarder

Skyddsslang används ofta i applikationer med höga krav på säkerhet och uppfyllnad av standarder. Därför är det viktigt att säkerställa att rätt godkännanden finns för den aktuella installationen.

Vanliga godkännanden inkluderar:

• Brandklassningar, exempelvis UL 94 V-0 och V-2
• VDE
• CE

Det finns även lösningar anpassade för specifika branschkrav, exempelvis inom tågindustrin och marina miljöer.

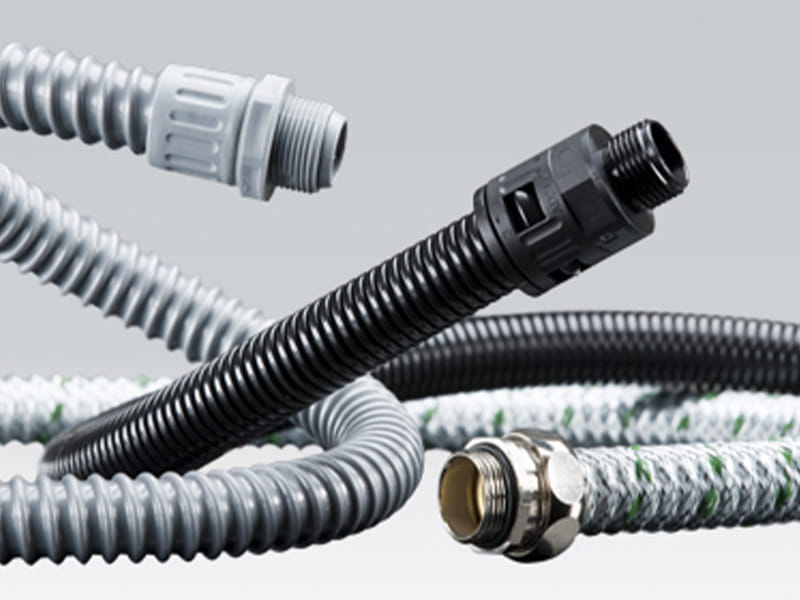

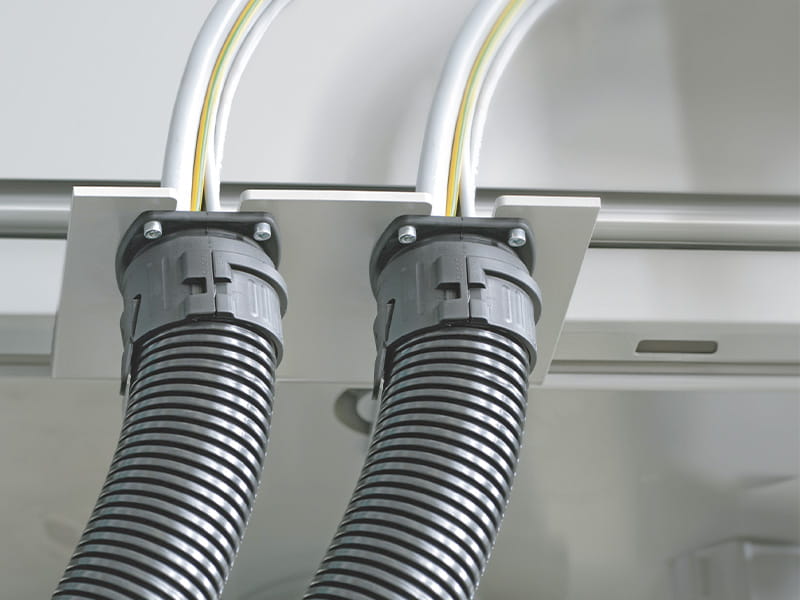

Vikten av rätt tillbehör

För att säkerställa korrekt funktion och täthet är det viktigt att använda ett komplett system där slang och tillbehör är anpassade till varandra. Slang och kopplingar ska kombineras enligt tillverkarens system, eftersom det är först då systemet uppnår sin specificerade IP-klassning.

Vid val av tillbehör är det viktigt att tänka på:

• Plastslang: rätt dimension och gängtyp
• Metallslang: rätt koppling för aktuell slangtyp

Vanliga misstag vid val av skyddsslang

Fel materialval kan leda till både driftproblem och ökade kostnader över tid. Några av de vanligaste misstagen är:

• Fel material för aktuell miljö
• Underskattning av rörelse eller vibration
• Blandning av fabrikat på tillbehör, exempelvis kopplingar
• Ignorerade brand- och normkrav

Detta kan i sin tur resultera i:

• Kabelskador
• Driftstörningar
• Förkortad livslängd
• Underkända installationer
