Så väljer du rätt överspänningsskydd – steg för steg

Publicerat:2026-06-03 | Christoffer Almquist

Alla elektriska installationer är utsatta för risken att drabbas av överspänningar. Dessa kan uppstå både vid till- och frånkopplingar i elsystemet och vid åsknedslag. Ett genomtänkt överspänningsskydd/åskskydd är därför en viktig del i att skydda både utrustning och verksamhet från kostsamma skador och oplanerade driftstopp. I den här guiden går vi igenom hur överspänningsskydd fungerar, vilka parametrar som är viktiga att känna till och hur du steg för steg kan välja ett skydd som passar både din anläggning och den utrustning du vill säkra.

Kunskap

Vad är ett överspänningsskydd?

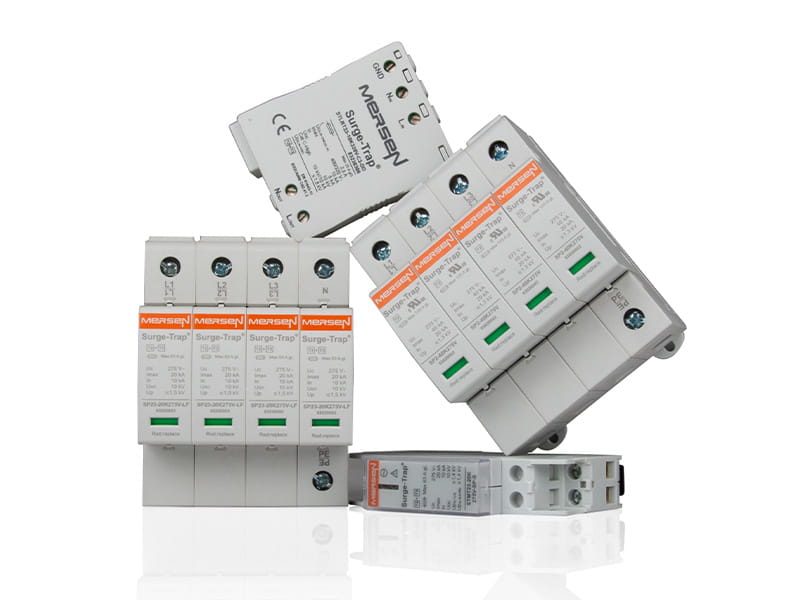

Ett överspänningsskydd, eller åskskydd, är en komponent som skyddar elektriska installationer från skadliga överspänningar. När ett åsknedslag eller en kopplingshändelse inträffar i elnätet uppstår en spänningspuls som snabbt kan ta sig in i anläggningen.

Vad gör skyddet?

Överspänningsskyddets uppgift är att:

Leda bort överspänningen från installationen
Begränsa den spänning som når den anslutna utrustningen

På så sätt skyddas exempelvis styrsystem, elektronik och annan känslig utrustning från att utsättas för högre spänning än deras isolationsnivå klarar.

Vad krävs för att skyddet ska fungera effektivt?

För att ett överspänningsskydd ska ge rätt skydd måste två förutsättningar vara uppfyllda:

Det måste vara rätt valt för den aktuella applikationen – utifrån utrustning, nätstruktur och risknivå.
Det måste vara korrekt installerat i enlighet med gällande standarder, framför allt IEC 61643-1 och EN 61643-11.

När båda dessa krav uppfylls kan skyddet avleda överspänningar på ett säkert och tillförlitligt sätt.

Varför är Överspänningsskydd viktigt?

Åska kan påverka en anläggning på två sätt – genom direkta eller indirekta nedslag. Båda kan orsaka skadliga överspänningar i elnätet.

Direkta nedslag

Ett direkt nedslag i inkommande nätkablar innebär mycket hög energi. Den kraftiga strömmen leds snabbt in i anläggningen och kan orsaka omfattande skador.

Indirekta nedslag

Indirekta överspänningar uppstår även när åskan slår ner långt bort. Spänningen kan ta sig in via luftledningar eller markledningar.
Dessa överspänningar är cirka hundra gånger vanligare än direkta nedslag, men energin är lägre – vilket gör dem desto viktigare att skydda sig mot.

Konsekvensen för användaren

Oavsett om överspänningen är direkt eller indirekt kan resultatet bli detsamma:

Skadad elektrisk eller elektronisk utrustning, som datorer, PLC-system, vitvaror, kommunikationsutrustning och medicintekniska system
Produktionsstopp och driftavbrott
Påverkan på säkerhets- och övervakningssystem

Skadorna innebär ofta både ekonomiska förluster och avbrott i verksamheten.

Så går du till väga när du väljer överspänningsskydd

1. Bedöm behovet av överspänningsskydd

För att överspänningsskyddet ska fungera som avsett behöver det vara rätt dimensionerat och korrekt installerat.

Vad ska skyddet klara?

Överspänningsskyddet ska:

Vara anpassat efter den utrustning som ska skyddas
Klara de typer av överspänningar som kan uppstå i anläggningen
Installeras enligt gällande standarder, med rätt avsäkring och rätt ledningsdragning

Hur väljer man rätt skydd?

Valet baseras framför allt på tre faktorer:

Risken för överspänning och åsknedslag
Värdet på utrustningen
Kostnaden för eventuella driftstopp

Genom att väga samman dessa faktorer kan du avgöra vilken skyddsnivå och kapacitet som behövs för att ge anläggningen ett tillförlitligt skydd.

2. Gör en riskanalys för överspänningar

För att välja rätt överspänningsskydd behöver du bedöma tre saker:

Utrustningens känslighet – vilken isolationsspänning och toleransnivå har den?
Konsekvensen vid driftstopp – hur stora blir kostnaderna om utrustningen faller ifrån?

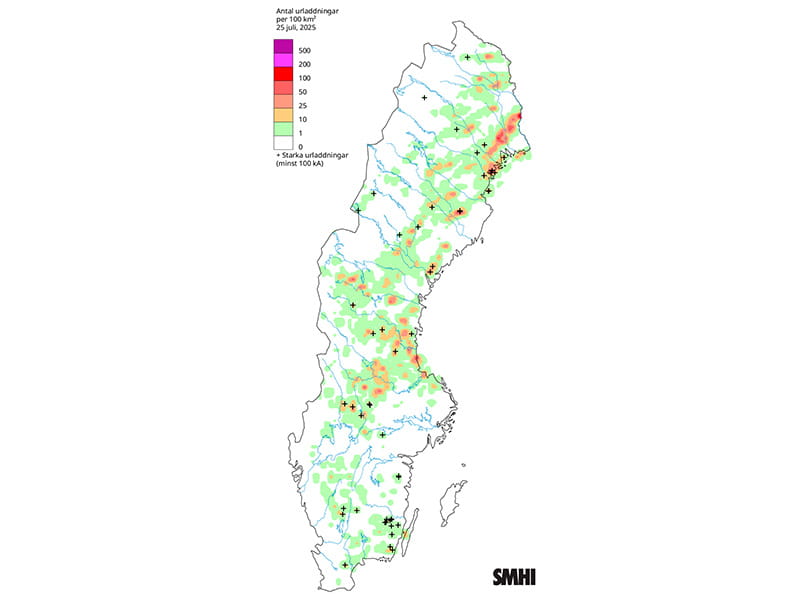

Åsksituationen i området – både direkta och indirekta nedslag påverkar risken.

Nyckeltal för att bedöma åskrisk

Nk: antal åskdagar per år. I Sverige är snittet ungefär 5 åskdagar/år
Ng: antal nedslag per km² och år. Vanliga värden ligger mellan 0,1 och 0,6, med ett svenskt medelvärde på omkring 0,2

Lokala variationer kan vara stora. Genom att utgå från Ng kan du uppskatta hur stora strömmar överspänningsskyddet behöver tåla och vilken skyddsnivå (Up) som krävs för utrustningen.

3. Förstå de centrala parametrarna: Imax, Iimp och Up

När du ska välja överspänningsskydd är två parametrar särskilt viktiga:
maximal urladdningsström (Imax/Iimp) och skyddsnivå (Up). Dessa avgör hur mycket energi skyddet klarar och vilken restspänning som når utrustningen.

Maximal urladdningsström – Imax och Iimp

Den maximala urladdningsströmmen beskriver den högsta ström skyddet kan leda bort en gång under de mest krävande förhållandena. För att representera olika typer av åskströmmar används två standardiserade kurvformer: 8/20 µs och 10/350 µs.

Imax (8/20 µs) beskriver strömmar från indirekta åsknedslag, som är vanligast.
Iimp (10/350 µs) beskriver strömmar från direkta åsknedslag, som har betydligt högre energi.

I de flesta installationer räcker ett överspänningsskydd som är klassat med 8/20 µs-kurvan (Typ II-skydd). Vid hög åskrisk, exempelvis på byggnader med åskledare eller på utsatta platser, används i stället 10/350 µs-klassade skydd (Typ I-skydd).

Kurvformer och deras betydelse

Kurvform	Beskrivning	Referens	Typ av nedslag
10/350 µs	Lång vågform	Iimp	Direkt åsknedslag
8/20 µs	Kort vågform	Imax	Indirekt åsknedslag

Vanliga värden är:

Typ II-skydd: Imax upp till 65 kA
Typ I-skydd: Iimp upp till 15 kA

Skyddsnivå – Up

Skyddsnivån Up visar vilken restspänning som slipper igenom skyddet under en urladdning. Ju lägre Up, desto bättre skydd för den anslutna utrustningen.
Up-värdet behöver samtidigt balanseras mot utrustningens tålighet och skyddets Uc – den spänning skyddet klarar kontinuerligt utan att ta skada.

Olika typer av utrustning kräver olika nivåer av Up.
I anläggningar med många typer av utrustning kan det vara effektivt att gruppera utrustning med liknande skyddsnivå och välja skydd per grupp för bästa resultat.

Rekommenderad Up per utrustningstyp

Typ av utrustning	Rekommenderad Up	Exempel
Elektroteknisk utrustning	1,8–2,5 kV	Elektrisk kontroll- och manöverutrustning
Elektroteknisk utrustning med viss elektronik	1,5–1,8 kV	Hemelektronik, tvättmaskin, kyl/frys, kontorsmaskiner, PLC, NC-maskiner, TV, hi-fi, VCR
Känslig elektronisk utrustning	1–1,5 kV	Datarum, manöverrum, alarmsystem, modem, hemelektronik
Mycket känslig elektronisk utrustning	0,5–1 kV	EDP-system, fjärrövervakning, alarmsystem, elektroniska vågar, medicinsk utrustning, säkerhets-UPS

4. Nätstruktur och val av skyddstyp

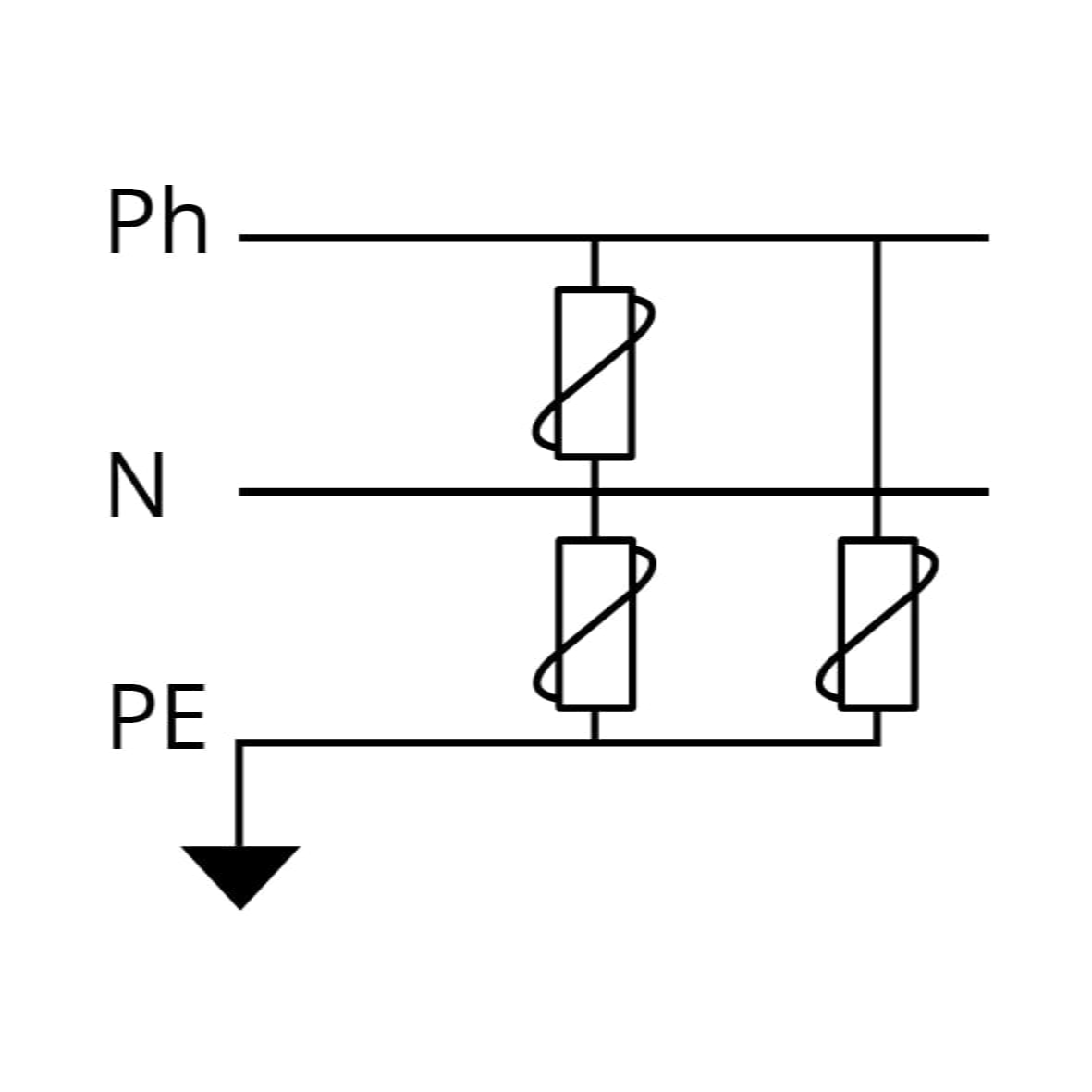

Vilken typ av överspänningsskydd du behöver påverkas också av hur elnätet är uppbyggt. Olika nätformer – TT, TN-S, TN-C och IT – ställer olika krav på hur skyddet ska kopplas in.

Detta påverkar valet av skydd:

Om nätet är enfas eller trefas
Om skyddet behöver vara enpoligt eller flerpoligt
Hur nollpunkt och jordning är utförd i installationen

Genom att utgå från nätstrukturen kan du säkerställa att skyddet både fungerar korrekt och samverkar med installationens jordningssystem.

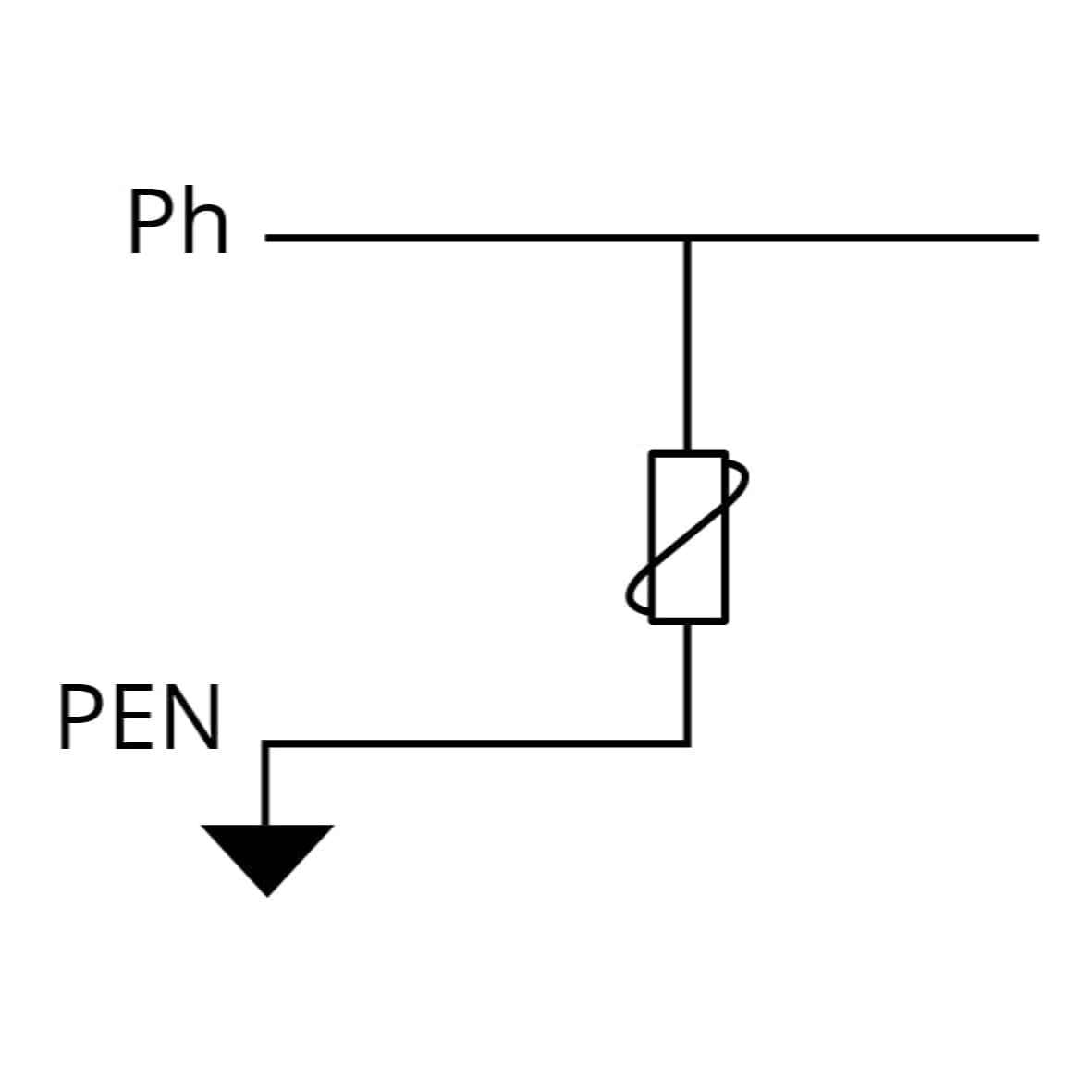

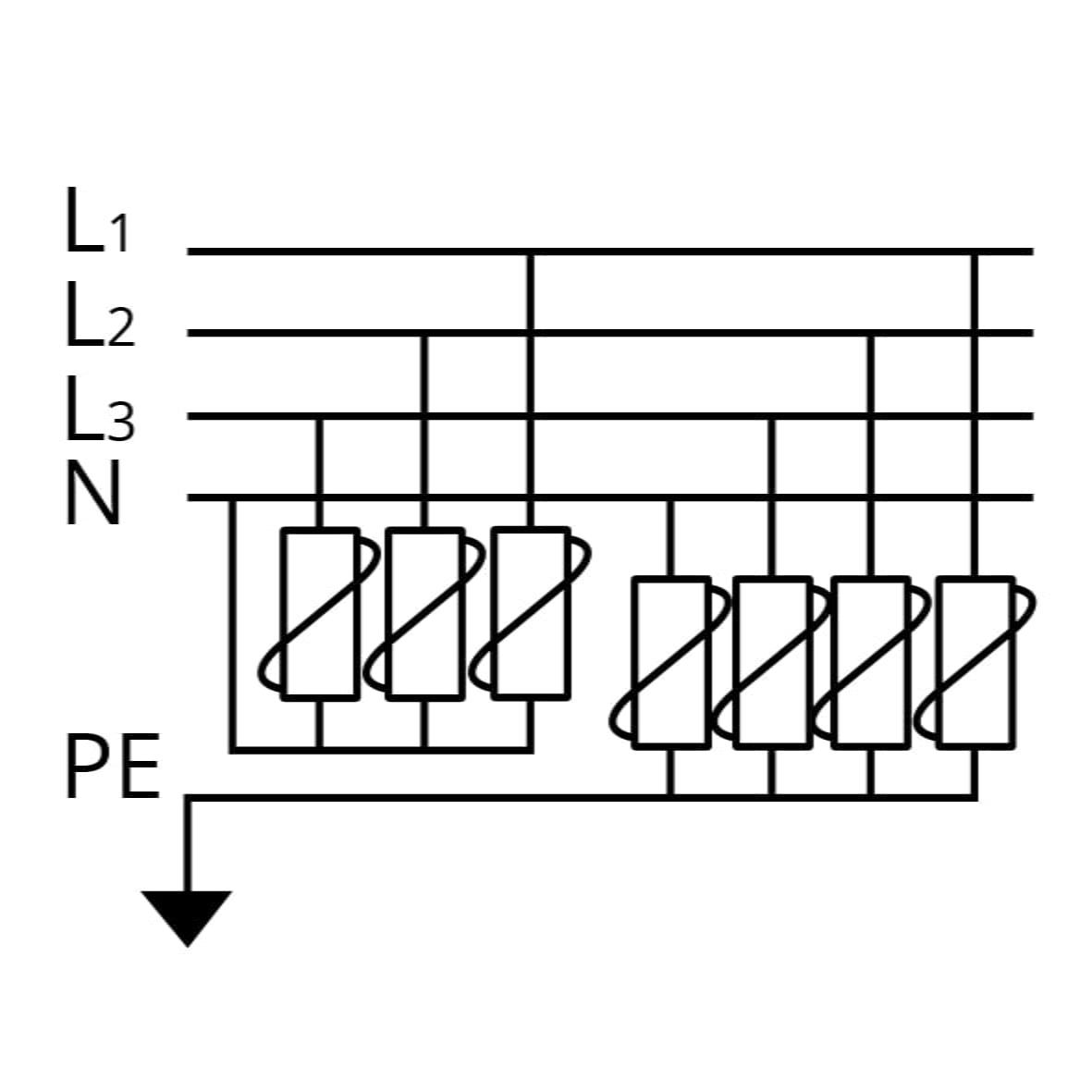

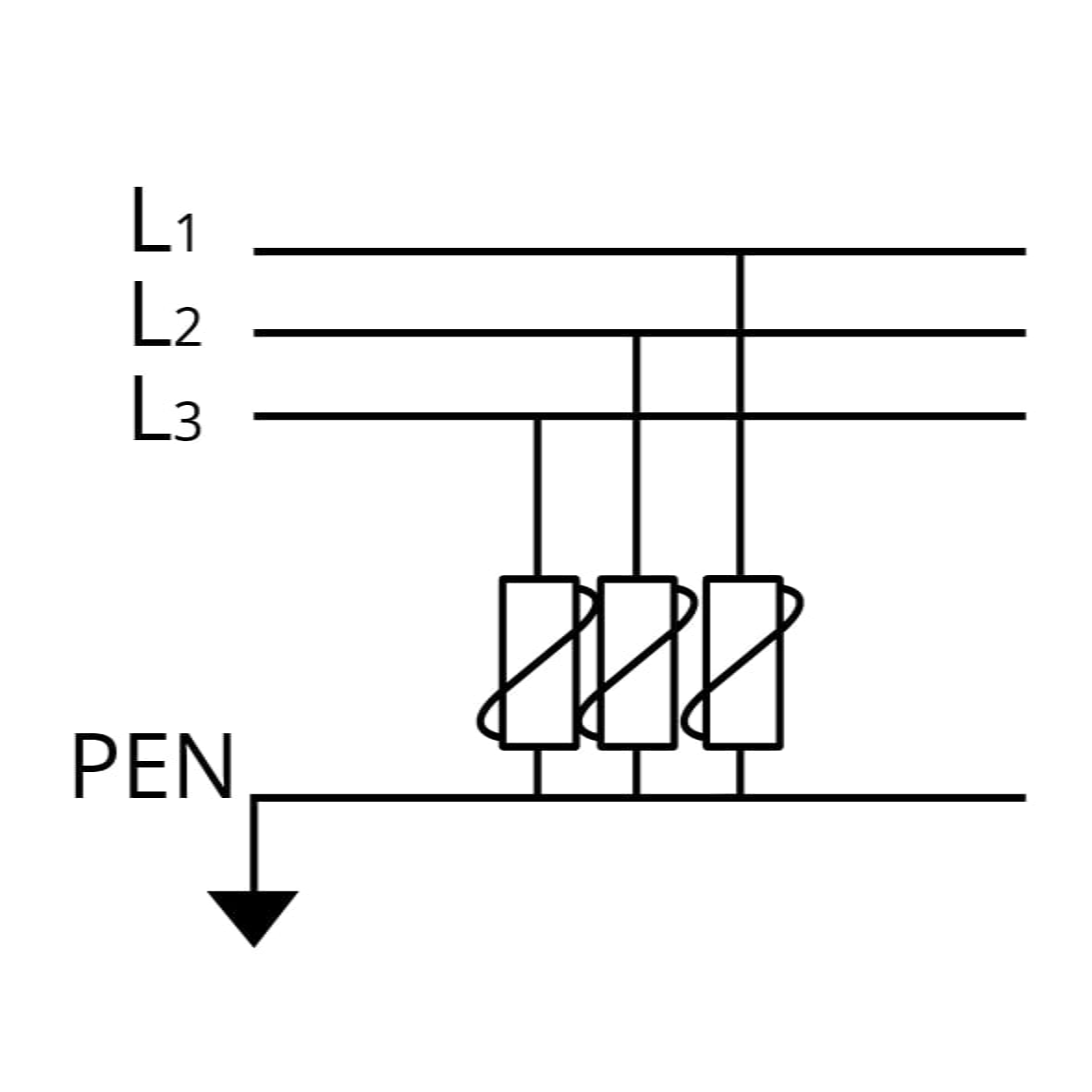

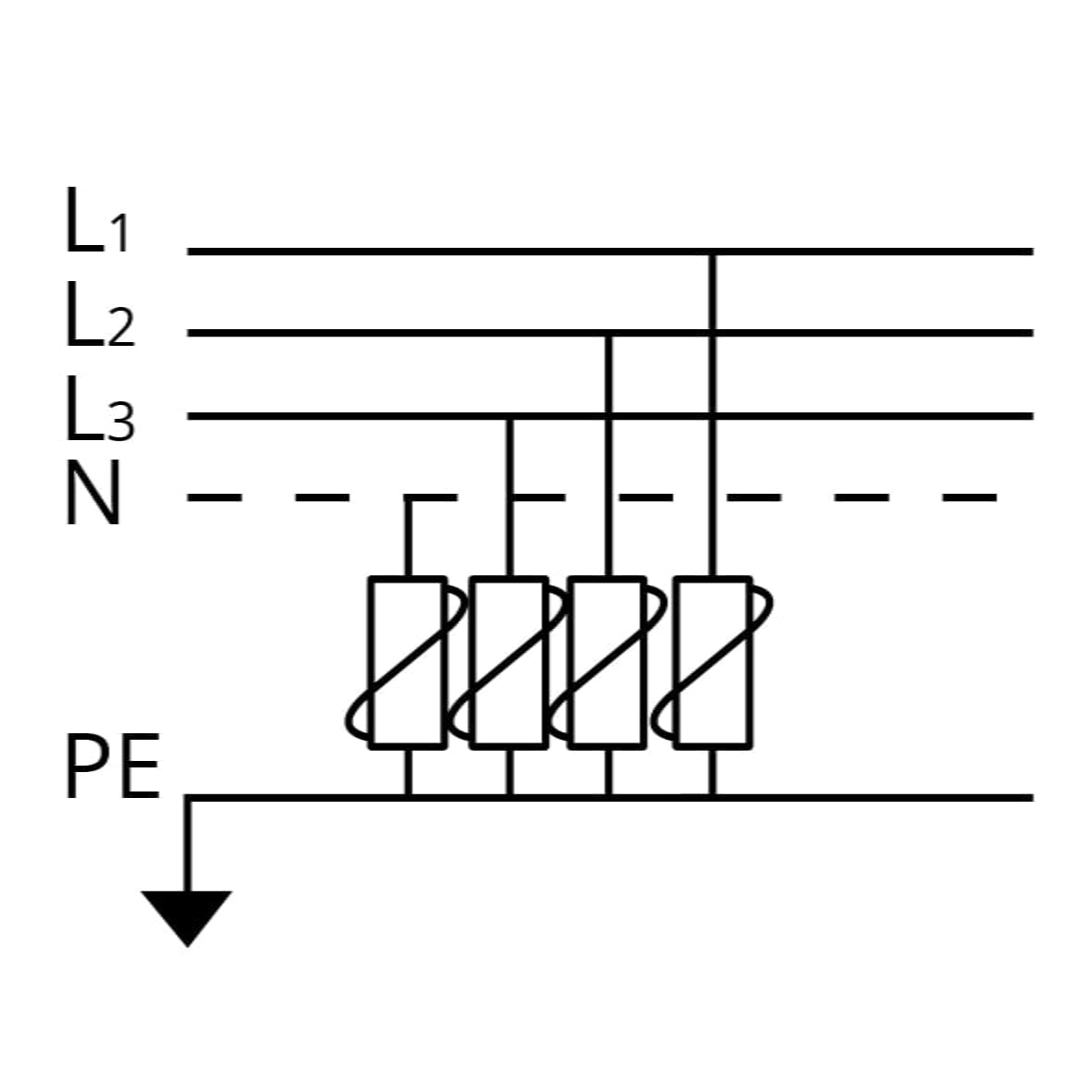

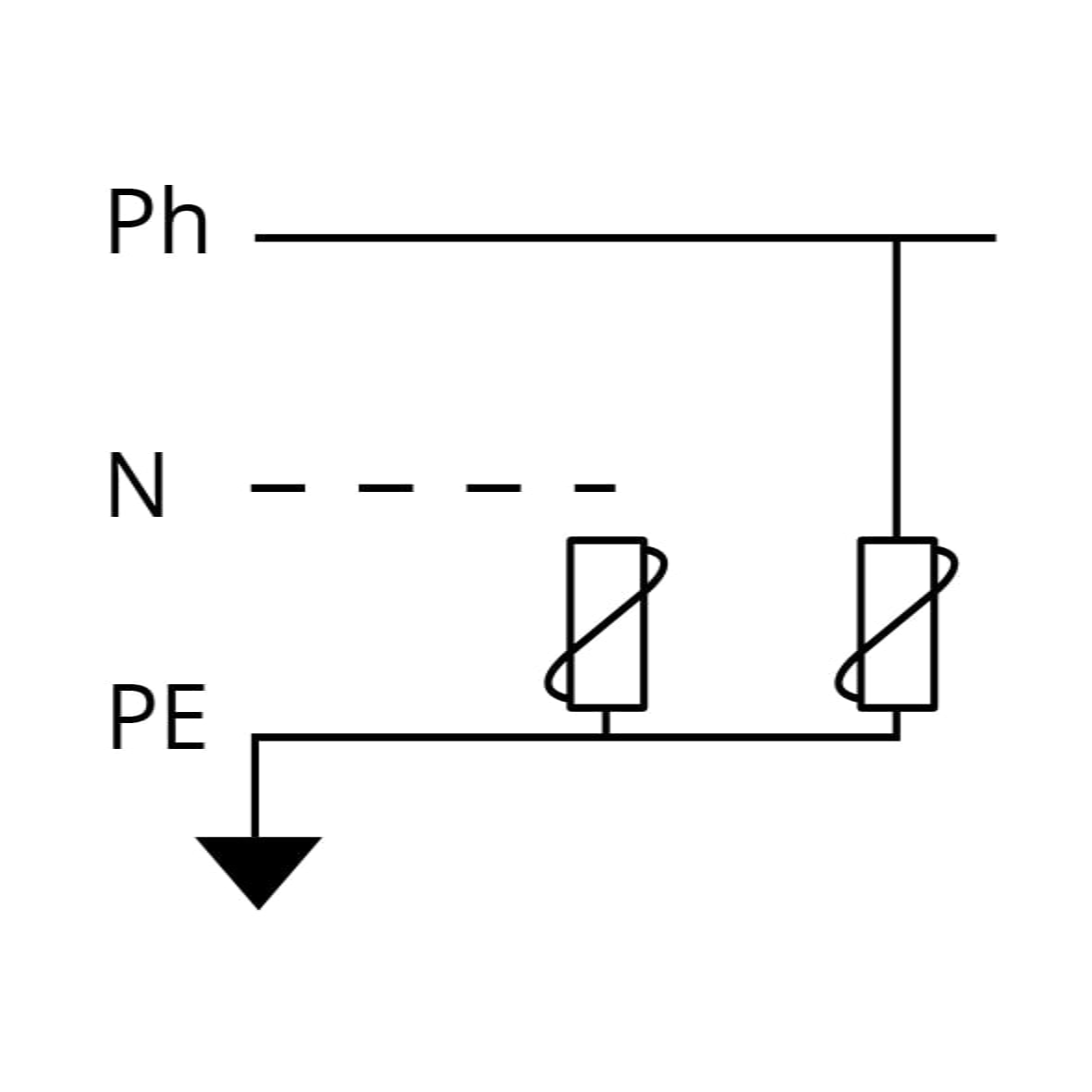

Flerpoligt skydd			Enpoligt skydd
Val	TT nät	TN-S nät	IT nät	TN-C nät
1-fas
3-fas

5. Skyddstyper: Typ 1, Typ 2 och Typ 3

När man pratar om överspänningsskydd delar man ofta in dem i tre nivåer: grovskydd, mellanskydd och finskydd. Dessa motsvarar Typ 1, Typ 2 och Typ 3 enligt standarden IEC 61643. Skillnaden mellan typerna handlar framför allt om hur stora strömmar de är byggda för att hantera och var i installationen de ska placeras.

Typ 1 – grovskydd (för direkta åsknedslag)

Typ 1-skydd används där de högsta strömmarna kan förekomma, till exempel i byggnader som kan utsättas för direkta åsknedslag eller som har åskledare.
De testas både enligt 10/350 µs-kurvan och 8/20 µs-kurvan, vilket innebär att de klarar mycket energirika urladdningar.

Egenskaper:

Klarar Iimp 12,5 kA (10/350 µs)
Motsvarar ungefär Imax 50 kA (8/20 µs)
Varistorbaserade, med indikering på fronten
Finns med signalkontakt
Skyddsnivå Up ca 1,2–1,8 kV (Up < 0,8 kV vid 5 kA)

Placering: Vid huvudcentralen – som första skyddsnivå.

Typ 2 – mellanskydd (för indirekta överspänningar)

Typ 2 är den vanligaste skyddstypen och installeras där överspänningar främst kommer från indirekta nedslag eller störningar i elnätet.
Skyddet är klassat enligt 8/20 µs-kurvan, vilket motsvarar de flesta praktiska scenarier i villor, tätorter och industriella miljöer.

Egenskaper:

Imax cirka 40 kA
Finns i 1-, 2- eller 4-poliga modeller
Skyddsnivå Up ca 1,2–1,4 kV vid nominell urladdningsström In

Placering: I elcentralen där Typ 1 inte behövs – eller som andra nivå efter ett Typ 1-skydd.

Typ 3 – signalskydd/finskydd

Typ 3-skydd monteras nära den utrustning som ska skyddas, särskilt när det gäller känsliga signallinjer.
De hanterar lägre energier och används i det sista steget innan utrustningen.

Egenskaper:

Maximal urladdningsström Imax 20 kA (8/20 µs)
Kan monteras i serie eller parallellt, beroende på modell
Har frontindikering
Lämpliga för telefon, data, givare och annan signalutrustning

Placering: Som tredje och sista skyddsnivå, så nära den skyddade utrustningen som möjligt.

6. Snabbguide – vilket skydd ska jag välja?

För att underlätta valet av överspänningsskydd kan du utgå från ett antal grundläggande frågor. Genom att besvara dem får du en snabb indikation på vilken typ av skydd som passar din installation bäst.

Nedan finns en översiktlig rekommendation som guidar dig utifrån några av de vanligaste scenarierna:

Fråga	Rekommenderat skydd	Alternativ
Åskledare på huset	Typ 1 (12,5 kA)	Typ 2 (40 kA)
Åskledare hos grannbyggnader	Typ 1	Typ 2 (40 kA)
Område med frekvent åska + luftledningar	Typ 1	Typ 2
Utsatt läge (höjd, ensligt)	Typ 2 (40 kA)	Typ 2 (20 kA)
Dyr/kritisk utrustning	Typ 2 (40 kA)	Typ 2 (20 kA)
Villa i tätort	Typ 2 (20 kA)	Typ 2 (40 kA)
Avstånd > 10 m till utrustning	Typ 2 (20 kA)	Typ 3
Signalledningar, telefon	Lågspänningsskydd	Pluggar

Behöver du rådgivning? Kontakta oss

Att välja rätt överspänningsskydd/åskskydd kan vara en utmaning, särskilt när flera faktorer behöver vägas samman – som åskrisk, nätstruktur, utrustningens känslighet, värden för Imax/Iimp, skyddsnivå Up och installationsförutsättningar.

Vi på OEM Automatic hjälper dig gärna att analysera dina behov och hitta en lösning som både är tekniskt korrekt och ekonomiskt hållbar.
Tveka inte att höra av dig om du vill diskutera en specifik applikation eller gå igenom hela din anläggning steg för steg.
