Så hittar du rätt kamera till ditt computer vision system
När bilden avgör resultatet finns det inget utrymme för kompromisser. Oavsett om det handlar om att upptäcka mikroskopiska defekter i en produktionslinje, mäta volymer i logistiken eller styra en robotarm med millimeterprecision, är rätt kamera hjärtat i systemet. I den här guiden visar vi hur du steg för steg hittar den optimala lösningen – och hur vi på OEM Automatic kan leverera både tekniken och kunskapen som får din bildbehandling att prestera på topp.
Kunskap
Nyckeln är att börja med en tydlig analys. Ställ dig själv två frågor:
1. Vad behöver jag se med kameran?
2. Vilka egenskaper krävs för att kameran ska leverera exakt detta?
Dina svar pekar ut riktningen för ditt kameraval. Här går vi igenom besluten steg för steg.

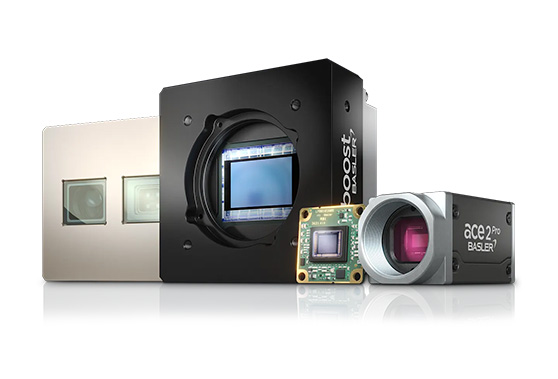

1. Val av kamertyp

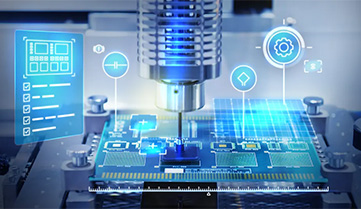

Olika kameratyper fångar bilder på olika sätt, vilket gör valet avgörande för din applikation.Area scan-kameror
Har en rektangulär sensor med många pixelrader som exponeras samtidigt. Passar för breda användningsområden inom industri, medicin, transport och säkerhet.

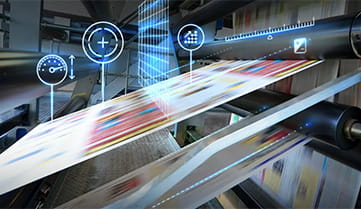

Line scan-kameror
Använder 1–3 pixelrader och bygger upp bilden linje för linje. Perfekt för höghastighetsinspektion av produkter på transportband, t.ex. inom tryck, sortering, förpackning, livsmedel och ytkontroller.

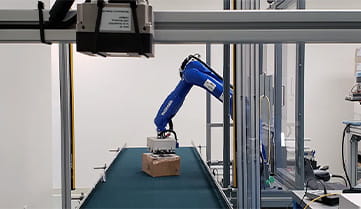

3D-kameror
Fångar både 2D-bilder och djupinformation med tekniker som ToF, stereo vision eller strukturerat ljus. Vanliga inom robotik, automation, logistik, medicin och VR/AR.
2. Monokrom eller färg?

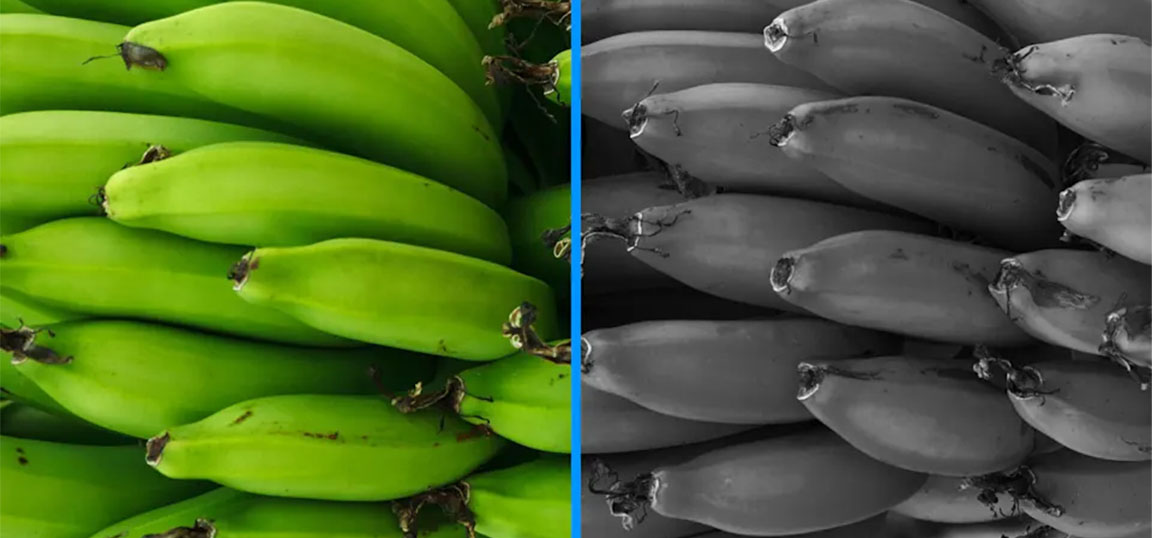

Behöver du färgbild för att utvärdera resultatet, eller räcker svartvitt?Monokroma kameror ger högre ljuskänslighet och mer detaljer, medan färgkameror är självklara vid behov av färginformation. I vissa trafiksystem kombineras båda för att möta juridiska krav.
3. Slutarteknik och bildhastighet
När du har valt kamertyp är nästa steg att bestämma vilken slutarteknik och bildhastighet som bäst matchar din applikation. Här påverkas både bildkvalitet, hastighet och hur väl kameran fungerar i den miljö där den ska användas.Slutarteknik
Slutaren styr hur och när ljuset träffar sensorn. Den fungerar som en ”port” som öppnar under exponeringen och stänger igen när ljusinsamlingen är klar.
- Global shutter
Exponerar hela sensorn samtidigt så hela bilden blir skarp även om objekt eller kamera är i rörelse. Detta är avgörande för applikationer där både kamera och objekt är i rörelse, eftersom det förhindrar geometriska förvrängningar. Exempel: höghastighetsinspektion på transportband eller mätning av rörliga objekt. - Rolling shutter
Exponerar bilden rad för rad. Detta kan ge högre upplösning och bättre prestanda i stillbildstillämpningar, men riskerar att skapa snedvridningar vid rörelse (så kallad “rolling shutter-effekt”).
Fördel: Välj global shutter vid rörelse och rolling shutter när upplösning prioriteras och objektet är stilla.

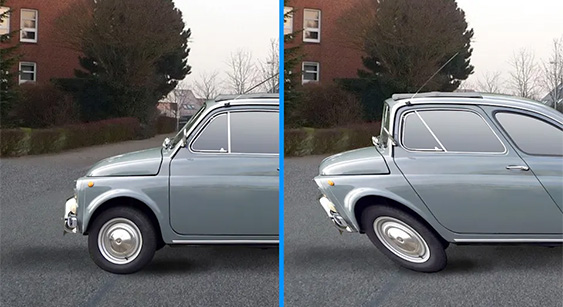

Fotat med global slutare (vänster) och rullande slutare (höger) för jämförelse.

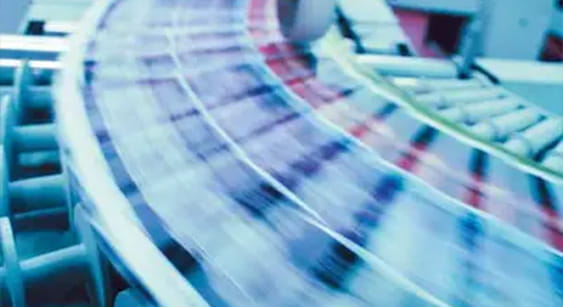

Bilden visar ett bra exempel på appliktion där man behöver en kamera med hög fps för att kunna inspektera tidningar som passerar. I en sådan applikation är det viktigt med låg exponeringstid för att undvika rörelseoskärpa.
Bildhastighet (Frame rate)
Bildhastigheten mäts i bilder per sekund (fps) och anger hur många bilder kameran kan leverera varje sekund.
- Högre fps innebär fler chanser för exempelvis visionsystemet att hitta felet men ökar samtidigt kraven på systemet att bearbeta och lagra datan.
- För area scan-kameror varierar fps kraftigt beroende på gränssnitt och sensortyp – från cirka 10 fps i enklare system till uppemot 340 fps i höghastighetslösningar.
- I line scan-applikationer används istället begreppet line rate (rader per sekund).
Tänk på: Det är viktigt att inte glömma bort att matcha din kamera med en dator som kan hantera dina krav, så man inte skapar flaskhalsar i andra delar av systemet.
4. Upplösning, sensorstorlek och pixelstorlek
När du väljer kamera är upplösning, sensorstorlek och pixelkvalitet tre faktorer som har direkt inverkan på bildkvaliteten, ljuskänsligheten och hur väl kameran klarar din specifika applikation. Dessa parametrar måste samspela för att ge bästa möjliga resultat.
Upplösning
Upplösningen anges ofta som två tal, till exempel 2048 × 1088. Dessa värden beskriver antalet pixlar horisontellt (2048) och vertikalt (1088). Multiplicerar man dem får man den totala upplösningen: 2 228 224 pixlar, vilket motsvarar 2,2 megapixlar (MP).För att räkna ut vilken upplösning som behövs för din applikation kan en enkel formel användas:
Upplösning = Objektstorlek / Storlek på detaljen som ska inspekteras
Exempel:
Om du vill avbilda en person som är 2 meter lång och urskilja en detalj på 1 mm (t.ex. ögonfärg) blir beräkningen:
2 000 mm / 1 mm = 2 000 detaljer
2 000 detaljer × 2 pixlar per detalj = 4 000 pixlar = 16 MP (4 000 × 4 000).
Fördel: Genom att räkna fram upplösningen utifrån ditt faktiska behov undviker du att betala för onödigt hög upplösning – eller riskera att missa viktiga detaljer.
Sensorstorlek och pixelstorlek
Fakta 1:En större sensor har mer yta för att samla in ljus. Det gör att varje pixel kan fånga fler fotoner, vilket leder till bättre bildkvalitet, särskilt i svagt ljus. Ju större yta, desto bättre signal/brusförhållande (SNR), särskilt med pixlar på 3,5 µm eller större. Ett SNR på 42 dB betraktas som ett mycket bra resultat.
Fakta 2:
En stor sensor ger plats för fler pixlar, vilket möjliggör högre upplösning – samtidigt som varje pixel kan vara tillräckligt stor för att bibehålla ett bra SNR. På mindre sensorer måste varje pixel göras mindre, vilket kan försämra ljuskänslighet och bildkvalitet.
Fakta 3:
En högupplöst sensor gör ingen nytta om objektivet inte kan återge samma detaljnivå. För att utnyttja sensorns fulla potential måste linsen matcha dess upplösningsförmåga.
Fakta 4:
Större sensorer är dyrare att tillverka eftersom de kräver mer kisel, vilket ökar produktionskostnaden.
Fördel: Genom att balansera sensorstorlek och pixelstorlek kan du få en kamera som både fångar rätt mängd detaljer och fungerar optimalt i dina ljusförhållanden – utan att betala för onödiga specifikationer.

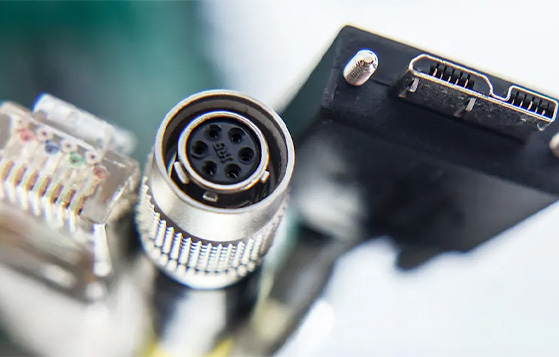

5. Gränssnitt
Gränssnittet fungerar som länken mellan kameran och datorn, och ansvarar för att föra över bilddata från hårdvaran (kamerasensorn) till mjukvaran (bildbehandlingsprogrammet).
Att välja rätt gränssnitt innebär att väga samman flera faktorer – prestanda, kostnad och driftsäkerhet – för att hitta den optimala balansen för din applikation.
- GigE Vision
Ger hög räckvidd (upp till 100 meter över standardnätverk) och är stabilt även i krävande industrimiljöer. Passar för både enkel- och flerkamerasystem. - USB3 Vision
Mycket hög dataöverföringshastighet med enkel installation via standard-USB-kablar, men kortare kabelavstånd än GigE. - CoaXPress (CXP)
Extremt höga överföringshastigheter och låg latens, idealiskt för höghastighetsapplikationer och högupplösta sensorer.
Äldre tekniker som FireWire och USB 2.0 saknar den kapacitet som krävs för dagens system och är därför sällan lämpliga för nya installationer.
Fördel: Genom att välja rätt gränssnitt säkerställer du att kameran kan leverera bilder med rätt hastighet och kvalitet, samtidigt som installationen blir stabil och kostnadseffektiv.
6. Användbara kamerafunktioner
Många industrikameror är redan från fabriken utrustade med funktioner som gör arbetet enklare, förbättrar bildkvaliteten och ger högre precision i processkontroll. Våra kameror är designade för att direkt kunna stödja olika tillämpningar – från kvalitetskontroll till avancerad bildanalys – utan att du behöver lägga tid på omfattande programmering eller efteranpassning.Här är tre funktioner som du med stor sannolikhet kommer att stöta på när du utformar ditt bildbehandlingssystem:
AOI (Area of Interest)
Med AOI kan du definiera specifika områden i bilden som ska analyseras, i stället för att bearbeta hela bildytan. Du kan även skapa flera AOI-områden samtidigt.
- Minskar mängden data som behöver bearbetas, vilket kortar avläsningstiden.
- Frigör resurser i bildbehandlingssystemet för mer komplex analys.
- Möjliggör snabbare beslutsfattande i realtid.
Fördel: Genom att bara bearbeta den relevanta delen av bilden får du snabbare systemrespons och kan hantera högre produktionshastigheter utan att kompromissa med resultatet.
Auto-funktioner
Baslers kameror har ett antal automatiska funktioner, exempelvis automatisk exponering och automatisk förstärkning (gain). Dessa gör att kameran kontinuerligt kan justera sig efter förändrade ljusförhållanden.
- Konstant bildkvalitet oavsett omgivningsljus.
- Minskad risk för manuella feljusteringar
- Tidseffektiv drift utan behov av ständig övervakning.
Fördel: Kameran anpassar sig själv till miljön, vilket gör att du alltid får rätt exponering och jämn ljusstyrka – även i applikationer där ljuset varierar snabbt.
Sekvensstyrning (Sequencer)
Sekvensstyrning gör det möjligt att förprogrammera olika bildinställningar eller AOI-områden och sedan läsa ut dessa i en bestämd ordning.
- Flexibilitet att hantera olika bildtagningar utan att manuellt ändra inställningar mellan varje bild.
- Möjlighet att kombinera flera analyser i ett och samma produktionsflöde.
- Effektiv hantering av varierande objekt eller materialtyper.
Fördel: Du kan automatisera avancerade inspektionsscenarier och växla mellan olika inspektionsuppgifter på millisekunder, vilket höjer produktionskapaciteten och minskar stillestånd.
Vi hjälper dig hela vägen
Genom att välja rätt kamera får du inte bara bättre bildkvalitet – du optimerar hela din process. På OEM Automatic erbjuder vi ett brett sortiment av industriella kameror och komponenter, tillsammans med teknisk expertis som guidar dig från behovsanalys till färdig lösning.
Kolla in våra produkter

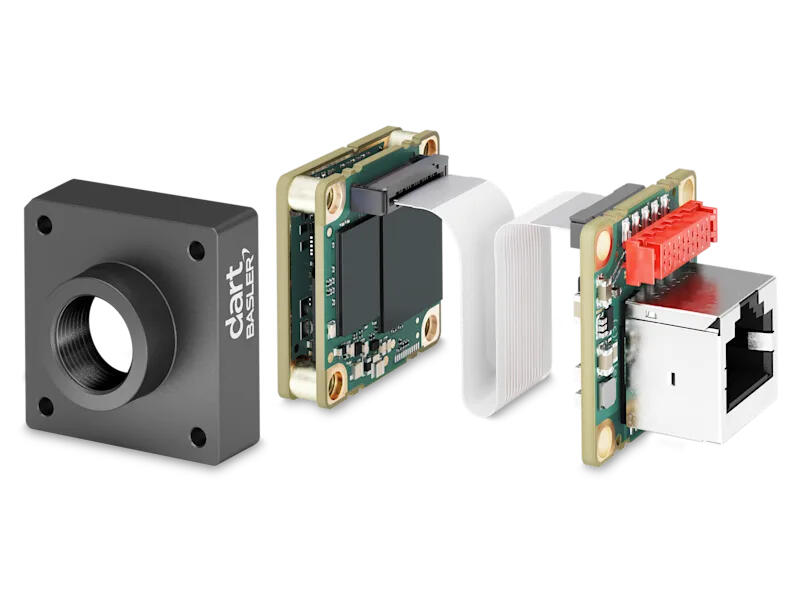

Dart M
- Modulär design för skräddarsydda lösningar
- Kompakt och lätt konstruktion
- GigE-interface för flexibel anslutning
- Kostnadseffektiv med hög prestanda
Racer 2 S

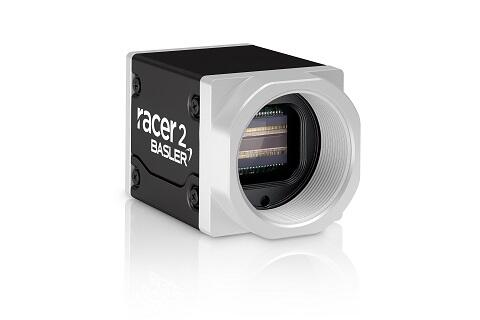

Line scan kamera
- Liten formfaktor
- 2k och 4k
- Färg och svartvit
- GigE, 5GigE, CoaXPress
- Upp till 172kHz

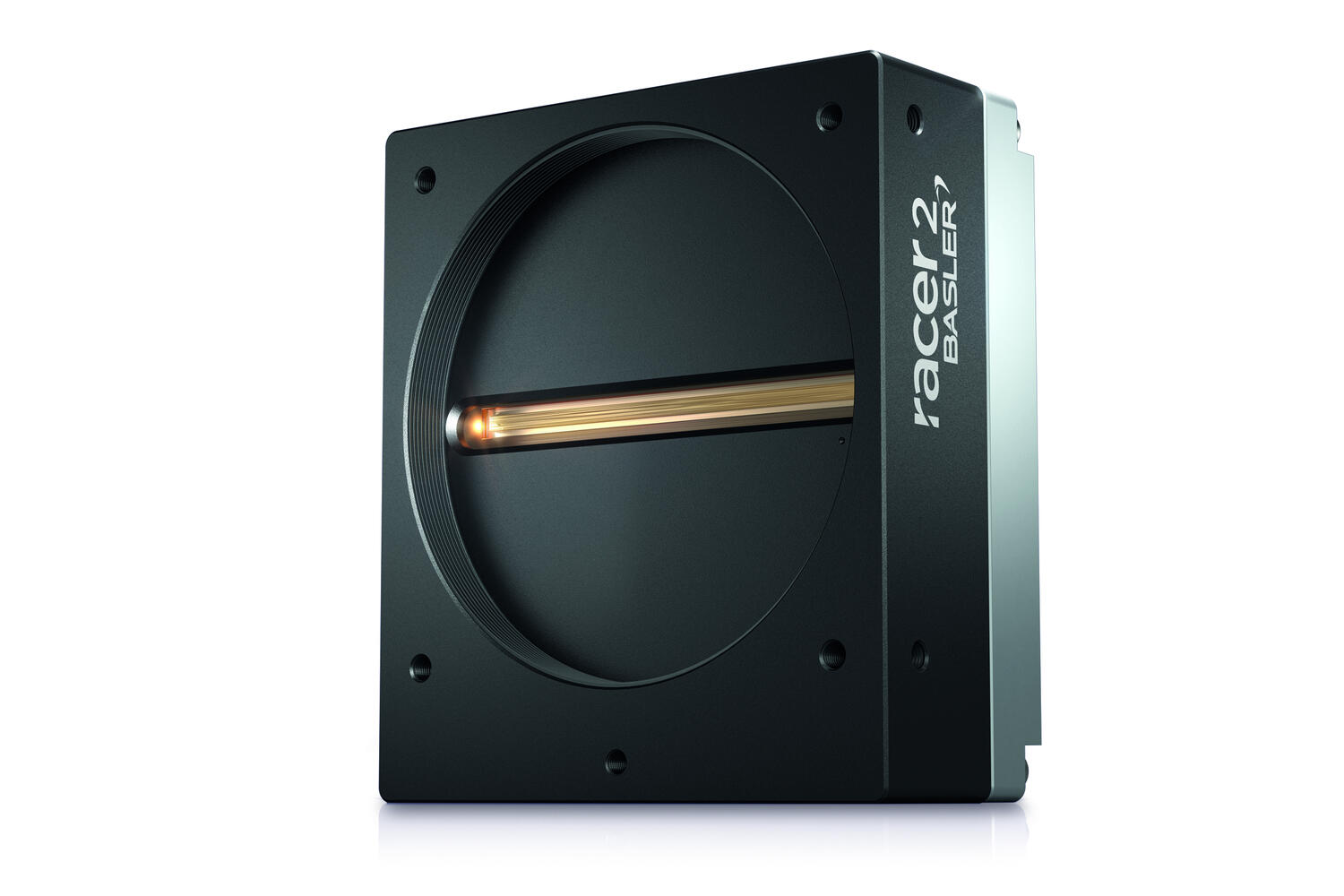

Racer 2 L
Line scan kamera
- 8k och 16k
- Upp till 200kHz
- Aktiv och passiv kylning
Ace 2 Basic & Pro
Nästa generation av Ace-kameror!
- 2.3 till 24 Megapixel
- Upp till 170 fps
- Finns modeller för både USB 3.0, GigE och 5GigE
- Kompakt format
- Robust M8 kontakt

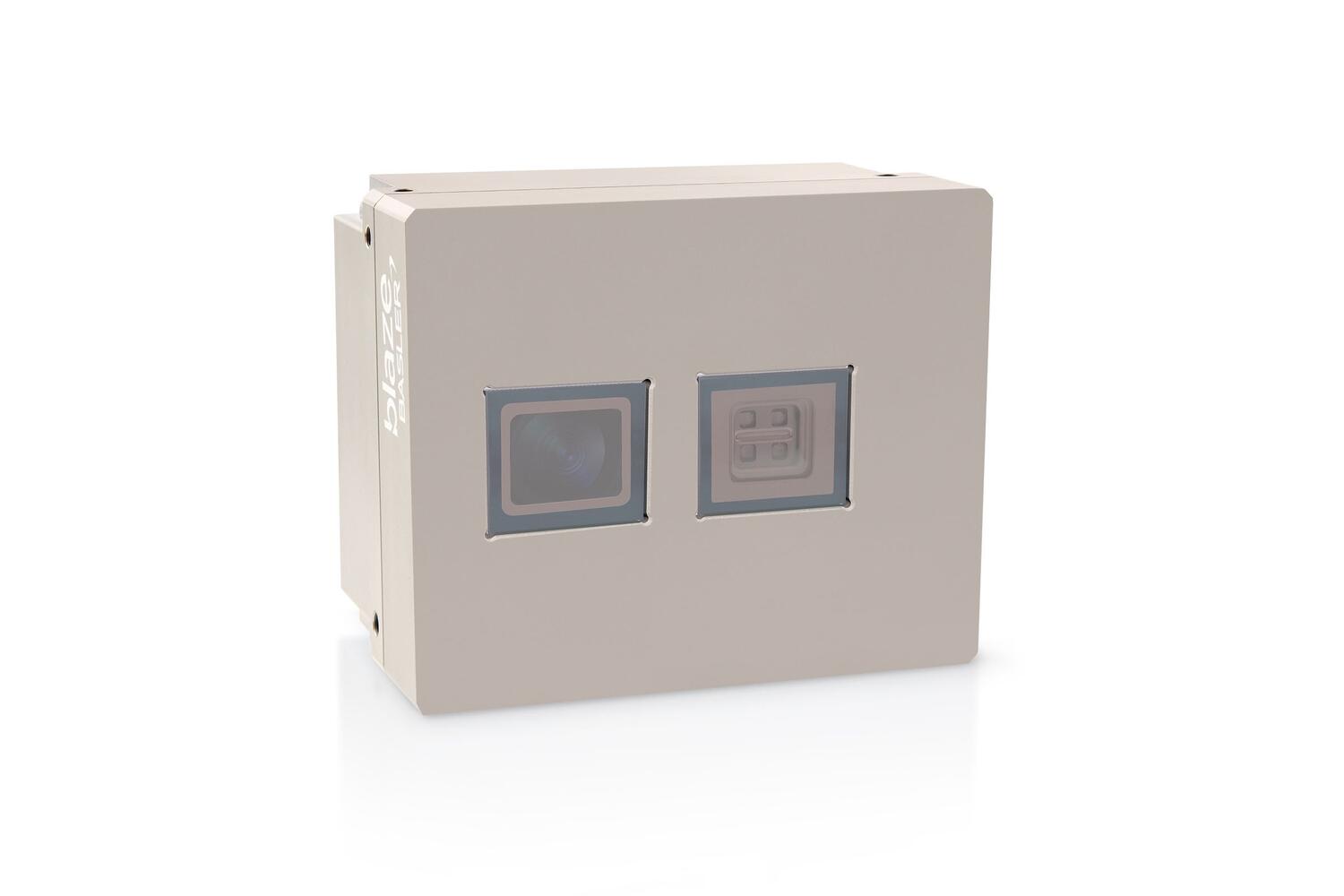

Blaze Time-of-Flight
