LÄR DIG MER och välj rätt TEMPERATURGIVARE

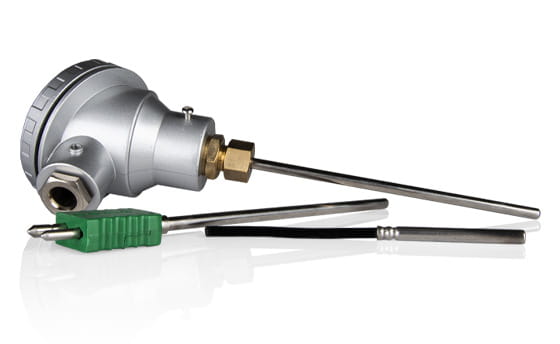

Temperaturgivare med olika mättekniker

Temperaturgivare delas in i två grundtekniker: termoelement och resistansgivare. Valet av teknik beror på flera faktorer, som:

• Temperaturområde – både lägsta och högsta temperatur

• Signaltyp – t.ex. PT100, termoelement eller 4-20 mA/0-10 V

• Storlek, plats och montage

• Reaktionstid

• Bransch och användningsområde

Här följer en kort beskrivning av begrepp och tekniker som används.

TERMOELEMENT

Termoelement alstrar en spänning (EMK) som varierar med temperaturen, vanligtvis mellan 0 och 20 mV. De kan tillverkas i mindre storlek och har snabbare reaktionstid än resistansgivare.

Vid förlängning av kabel måste en kompensationskabel av samma material som givaren användas, tillsammans med speciella skarvkontakter. Rekommenderad kabellängd är max 100 meter, beroende på miljö och installationsförhållanden.

Termoelement finns i olika typer och material:

• Typ J (järn-konstantan): Temperaturområde 0 till +400 °C (max. +800 °C). Vanlig i plast- och gummiindustrin.

• Typ K och N: Temperaturområde 0 till +800 °C (max. +1100–1200 °C). Vanliga i industriella ugnar.

• Typ S: Används vid temperaturer upp till 1600 °C och tillverkas ofta med keramisk mantel.

• Andra typer (T, E, L): Mindre vanliga men kan tas fram på förfrågan.

Resistansgivare (PT100, PT1000, NTC)

PT100  är den vanligaste typen i industriapplikationer och lagerförs i flera utföranden. Vanligt temperaturområde är -50 till +200 °C, men varianter finns för -200 till +600 °C. PT100 ökar resistansen med temperaturen (0 °C = 100 Ω, +100 °C = ca 138 Ω) och ger högre noggrannhet tack vare bättre linjaritet och stabilitet än termoelement.

Vissa PT100-givare har inbyggd transmitter som omvandlar signalen till en tvåtråds, loopmatad 4-20 mA-signal. Detta gör dem lämpliga för mer krävande miljöer och längre kabelsträckor. Standardnoggrannhet är klass B, men högre noggrannhet kan erbjudas vid behov.

De flesta PT100-givare är tretrådskopplade för att kompensera för kabelresistans. Vid användning i tvåtrådssystem kopplas bara en av de två röda kablarna.

Vid skarvning används vanlig kopparkabel. Rekommenderad maxlängd är cirka 100 meter, beroende på applikationen. Kabelarea påverkar resistansen, vilket är viktigt att beakta i tvåtrådssystem.

PT1000 används i vissa applikationer, t.ex. ventilation, men är mindre vanlig i industrin. Resistansen är tio gånger högre än PT100 (0 °C = 1000 Ω, +100 °C = ca 1380 Ω), vilket ger förbättrad noggrannhet och mindre påverkan av kabelresistans.

NTC-givare En NTC-givare har en negativ temperaturkoefficient, vilket innebär att resistansen minskar med högre temperatur. NTC-givare är enklare och billigare, med ett snävare mätområde (vanligen upp till +100–150 °C). De är inte lika standardiserade som PT100/PT1000 och måste anpassas till den utrustning de ska anslutas till.

Vid behov kan NTC-givare förlängas med vanlig kabel. Hög resistans gör att kabelns påverkan ofta är marginell.

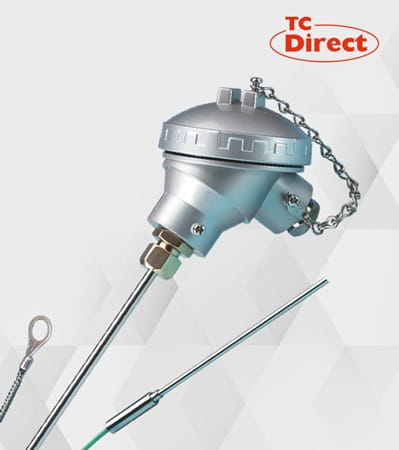

Kundanpassade temperaturgivare

Temperaturgivare kan utformas på olika sätt för att passa specifika miljöer och krav. Utöver standardgivare kan vi ta fram specialanpassade lösningar för olika applikationer.

Vid anpassning behövs information om:

• Storlek och utförande på givarspets/givarhus
• Temperaturtålighet för givare och kabel
• Temperaturtålighet för givare och kabel
• Signaltyp (t.ex. PT100 eller typ av termoelement)
• Kontakt- eller kabelanslutning
• Kabellängd och kabeltyp (skärmad/oskärmad)
• Övriga specifika krav

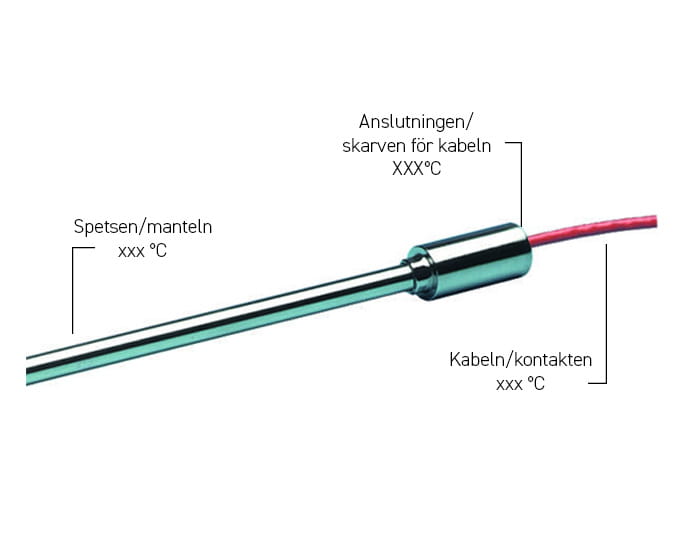

Givarens olika delar kan ha skilda temperaturkrav, så det är viktigt att veta hur den placeras och på vilka punkter den utsätts för höga eller låga temperaturer.

Se bilden till höger!

TEMPERATUR-TRANSMITTER

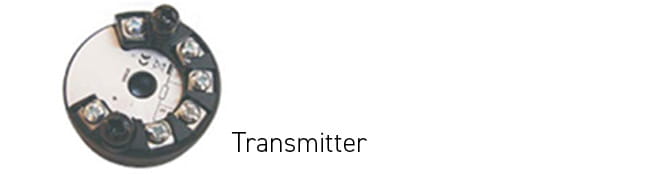

Vissa temperatur-givare kan beställas med transmitter, främst med utsignal 4-20mA. Transmittern sitter vanligen monterad i en givare med kopplingshus men kan även användas som fristående omvandlare.

Fördelen med detta är att givarsignalen förstärks och blir därmed mindre störningskänslig samt att signalen kan kopplas i serie till flera mottagare.

Detta gör också att man kan ha betydligt längre kabelsträcka mellan givare och mottagare.  Och ibland är mottagaren av signalen helt enkelt begränsad till att bara ta emot en 4-20mA-signal.

Den vanligaste givartypen där man använder transmitter är PT100-givare inom bl. a. pappersindustrin, kemi, labb, ventilation och allmän industri där de används för reglering, övervakning eller datainsamling.
Användningsområdet är oftast inom -50 till +200 °C men förekommer i både lägre och högre temperaturer.

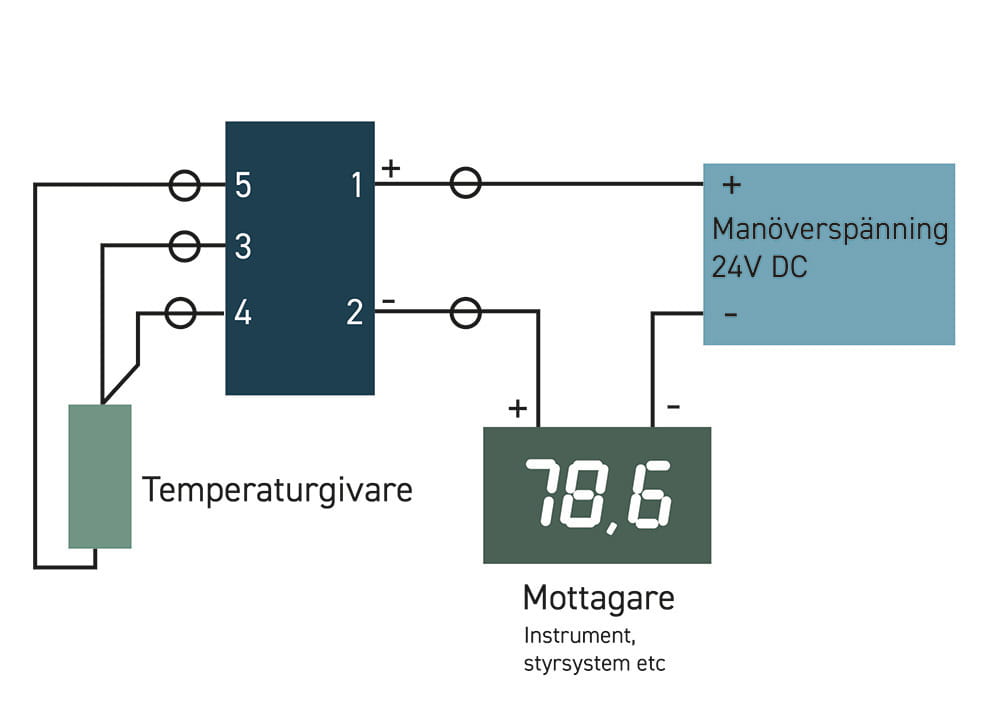

Transmittern är för 2, 3 eller 4-tråds-koppling av PT100-givaren och kan levereras färdigprogrammerad för önskat mätområde (ange även om det är 2, 3 eller 4-trådskopplad givare)

Transmittrar finns även för termoelement-givare.
