Lär dig mer om ljusridåer & ljusbommar
Vi på OEM Automatic har länge jobbat med maskinsäkerhet och för oss är det viktigt att du får den säkerhet som du behöver till din maskin. Vi erbjuder ett stort utbud av ljusridåer och ljusbommar. Men vilken av dessa passar din maskin bäst? Läs mer om de olika varianterna nedan. Tveka inte att ta kontakt med oss om du har några frågor.
Kunskap

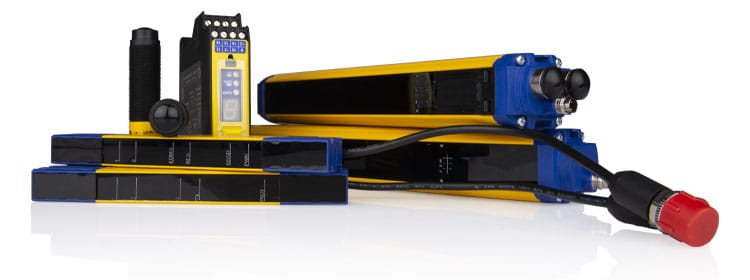

Vad är en LJUSRIDå och ljusbom?
Ljusridåer & ljusbommar även kallat ljusskydd är en mycket användbar skyddsanordning som ger stor tillgänglighet till maskinutrustningen och kan övervaka stora områden. Ljusskydd består av sändare och mottagare. Från sändaren sänds strålar av infrarött ljus till mottagaren. När en ljusstråle bryts ges en dubblerad stoppsignal till maskinerna i skyddsområdet. Den dubblerade stoppsignalen består av två var för sig OSSD = Output Signal Switch Device, alltså två felsäkra utgångar 24 V DC som är pulserande vilket innebär att utgångarna är kortslutningsövervakade.
Det finns olika system att välja mellan beroende på funktion och krav på säkerhetsnivå. Säkerhetskraven fastställs i internationella standarder. Det finns olika säkerhetsnivåer beroende på typ av risk. OBS! Vanliga ”standardfotoceller” har inte den precision som krävs och skall därför inte användas i säkerhetsapplikationer.
När passar LJUSRIDÅER och LJUSBOMMAR?
- Vid behov av kontinuerligt tillträde till riskområdet, t.ex. manuellt betjänade maskiner
- Vid behov av att avsäkra stora områden
- Vid kontinuerlig godspassage
- När mekaniska skydd är opraktiska eller ergonomiskt oriktiga
Vad är Skillnaden på Ljusridå och Ljusbom?

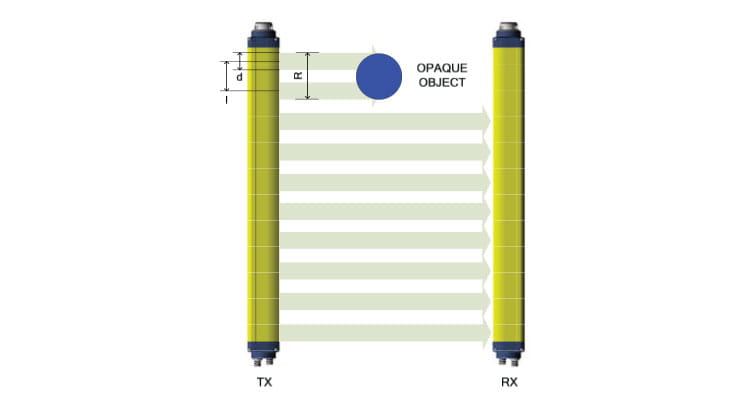

En ljusridå har många täta strålar vilket gör att den fungerar extra bra för små föremål så som finger- och handskydd. När ett finger ska kännas av har den en upplösning på 14 mm. Ljusbomen har däremot inte lika många strålar vilket gör att den passar bättre för större föremål som till exempel kroppssydd.Upplösning R = I + D

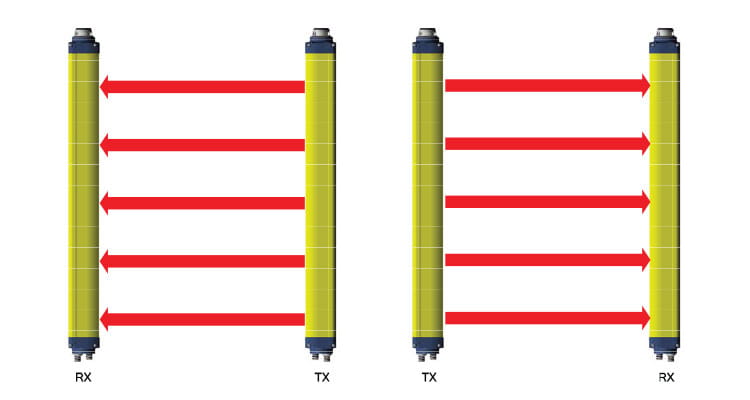

Monteringstips
När flera ljusskydd monteras efter varandra är det viktigt att försöka undvika att de störs ut av varandra. Här visas korrekt montering där sändaren från respektive par tittar bort från varandra och på så sätt undviks att mottagaren kan störas ut från annan sändare.
Olika säkerhetsfunktioner hos Ljusridåer och Ljusbommar
Förbikoppling ”Mute”
I vissa applikationer och automatiska processer kan det av praktiska skäl vara nödvändigt att koppla bort ljusskyddets säkerhetsfunktion.Användning av förbikoppling (mute) på ljusskydd kräver att man gör en riskbedömning av maskinen för att utreda om det finns några risker med att förbikoppla ljusskyddet.
Förbikoppling kan användas under följande omständigheter
- Material påverkar ljusskyddet vid in- eller utmatning i den automatiska processen
- Hantering av material kräver att operatören är placerad så att ljusskyddet påverkas
- Maskinen är i säkert läge
För att uppnå säkerheten krävs ett dubblerat och övervakat förbikopplingssystem med minst två av varandra oberoende signaler. Prestandanivån hos de säkerhetsrelaterade delar som utgör mutingfunktionen ska väljas så att införandet av mutingfunktionen inte sänker den erforderliga säkerhetsnivån för den relevanta skyddsfunktionen.
Manuell startfunktion
När en ljusbom/ljusridå bryts ges stoppsignal till farliga maskiner inom riskområdet och en återställningslampa tänds. För ny start av maskinen måste ljusbommen/ljusridån först återställas.Detta görs med en återställningsknapp som måste placeras så att den inte kan nås inifrån det område som skyddas.
Det ställs stora krav på återställningsfunktionen. Det vill säga varken kortslutning eller komponentfel får ge automatisk återställning.
När återställningsknappen har påverkats aktiveras utgångarna och återställningslampan släcks.
OBS! Återställning av säkerhetskretsen ska bara göra det möjligt för återstart av maskinen.
Override
Override gör det möjligt att tidsbestämt tvångsköra ljusskyddets säkra utgångar till ett ”mutat” läge även när en eller flera säkra strålar är blockerade till följd av fel i mutingsekvensen.Till exempel en pall fastnar i skyddsfältet varvid de säkra utgångarna bryts och stoppsignal ges. Så länge pallen blockerar skyddsfältet går det inte att återställa ljusskyddet.
Aktivering av Overridefunktionen möjliggör återställning av ljusskyddet.
Fixed/Floating blanking
Blanking gör det möjligt att koppla bort en eller flera strålar från ljusskyddets skyddsfält. Syftet med det är att låta t.ex. verktyg och inmatning av material passera skyddsfältet utan att stoppsignal skickas till maskinen.Finns i två utföranden, Fixed och Floating blanking.

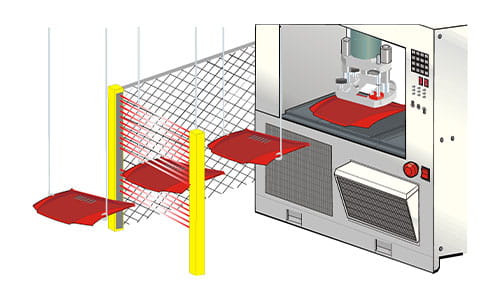

Fixed blanking
Vid ”Fixed blanking” kan föremålet inte röra sig i skyddsfältet utan samma strålar måste hela tiden vara blockerade. Om man t.ex. tar bort föremålet skickas stoppsignal till maskinen.Floating blanking

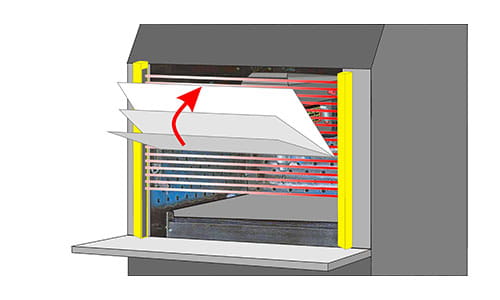

Floating blanking gör det möjligt att koppla bort upp till tre strålar från skyddsfältet. Föremålet kan sedan röra sig i skyddsfältet utan att stoppsignal skickas till maskinen.OBS! Viktigt att tänka på är att upplösningen blir högre och att man måste räkna om skyddsavståndet.
Mute enable
Fungerar som en tredje mutingsignal. Alltså en signal som möjliggör muting. Kan vara bra att använda sig av vid t.ex. transportbanor då den kopplas till motorkontaktorn. När banan går ges signal till ljusskyddet att muting är möjlig. På så sätt försvårar man manipulation av skyddet och att ta sig in i farligt område.EDM = External Device Monitoring
Extern kontaktorövervakning. 1 NC-kontakt från kontaktorn kopplas in via 24 V till en separat ingång på ljusskyddet som gör att ljusskyddet inte går att återställa om en eller flera kontaktorer har hängt sig.Kaskadkoppling

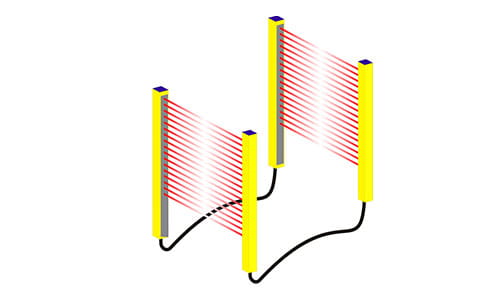

Med kaskadkoppling menas att man kan koppla flera enheter i serie. Man utgår alltid från en master som är ansluten i säkerhetskretsen och den så kallade slaven kontrolleras av mastern. Typisk applikation är den så kallade ”L” varianten.Ljusridå (finger- och handskydd)
Ljusridåer kan användas på två sätt, vertikalt och horisontellt.

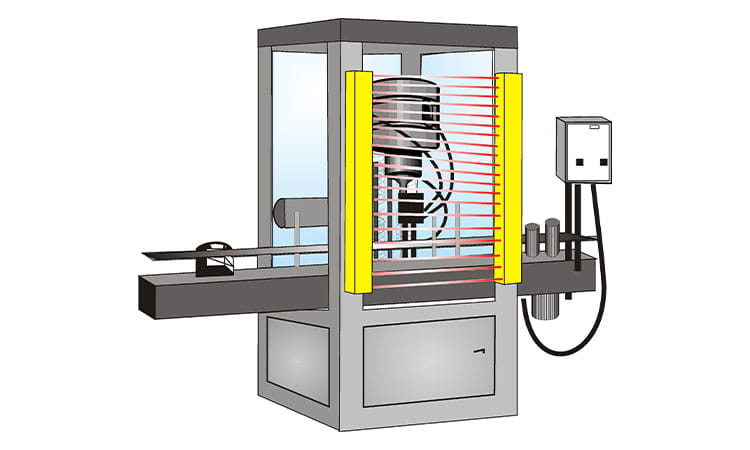

Vertikalt monterade används för att känna av t.ex. att en hand förs in i farligt område. Detta är vanligt vid t.ex. manuellt betjänade maskiner.
Horisontellt monterade används för att känna av en yta framför en farlig maskinrörelse. Är skyddet passerbart skall manuell återställning ske utanför riskområdet.
- Blanking/muting
- Räckvidd 60 m
- Kaskadkoppling
- Finger-/handskydd
- Ej behov av mjukvara
- SIL 3/PL e
- Skyddsfält, 150-1800 mm
Praktiska tips för ljusridåer

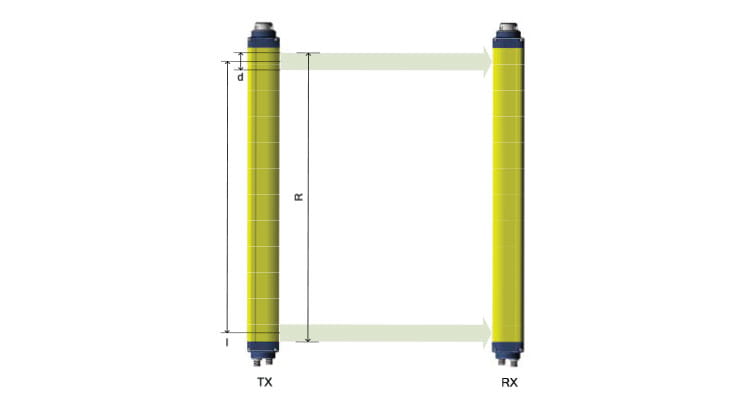

Skyddsavståndstillägg d.v.s. det tillägg som behövs för själva ljusridån, är beroende av den upplösning (avstånd mellan ljusstrålarna) ljusridån har. För att få fram det totala skyddsavståndet skall även följande räknas in; maskinens och ridåns stopptid samt operatörens rörelsehastighet. För mer information, se avsnittet nedan "SS-EN ISO 13855:2010" eller kontakta OEM Automatic, produktområde Sensor & Maskinsäkerhet.
LÄs mer om LJUSRIDÅer (FINGER- OCH HANDSKYDD)

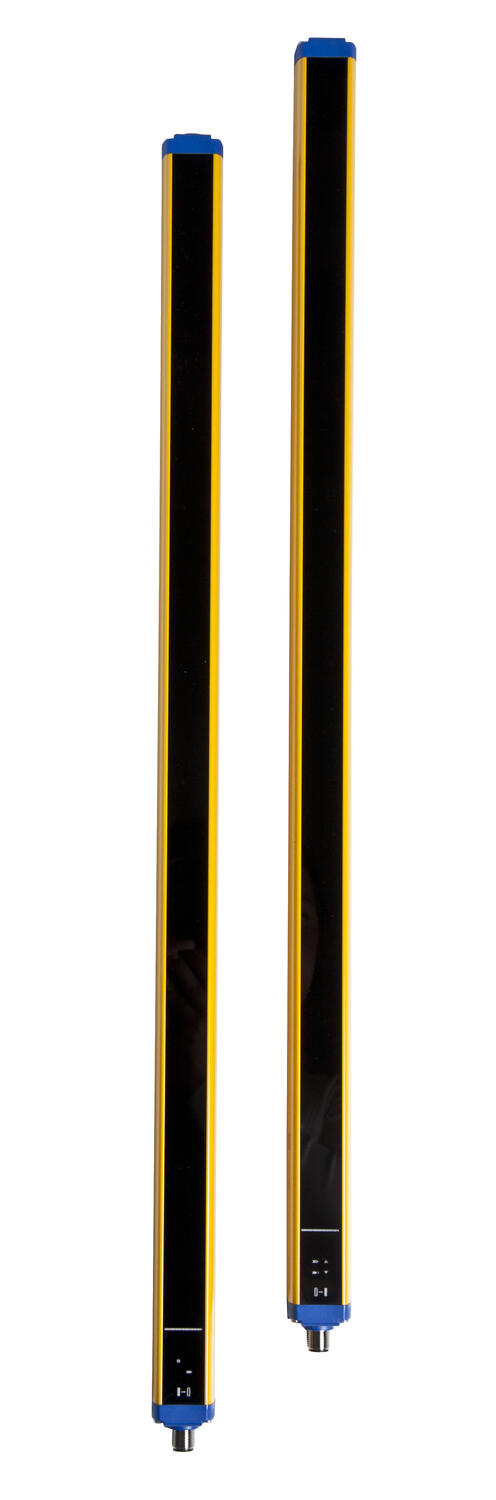

Ljusridåer SG4-Finger
- Räckvidd upp till 6 m
- Skyddsfält 150-1 800 mm
- Typ 4 enligt EN 61496-1
- Kompakt profil
Ljusridåer SG4-Hand
- Räckvidd upp till 19 m
- Skyddsfält 150-1 800 mm
- Typ 4 enligt EN 61496-1
- Kompakt profil

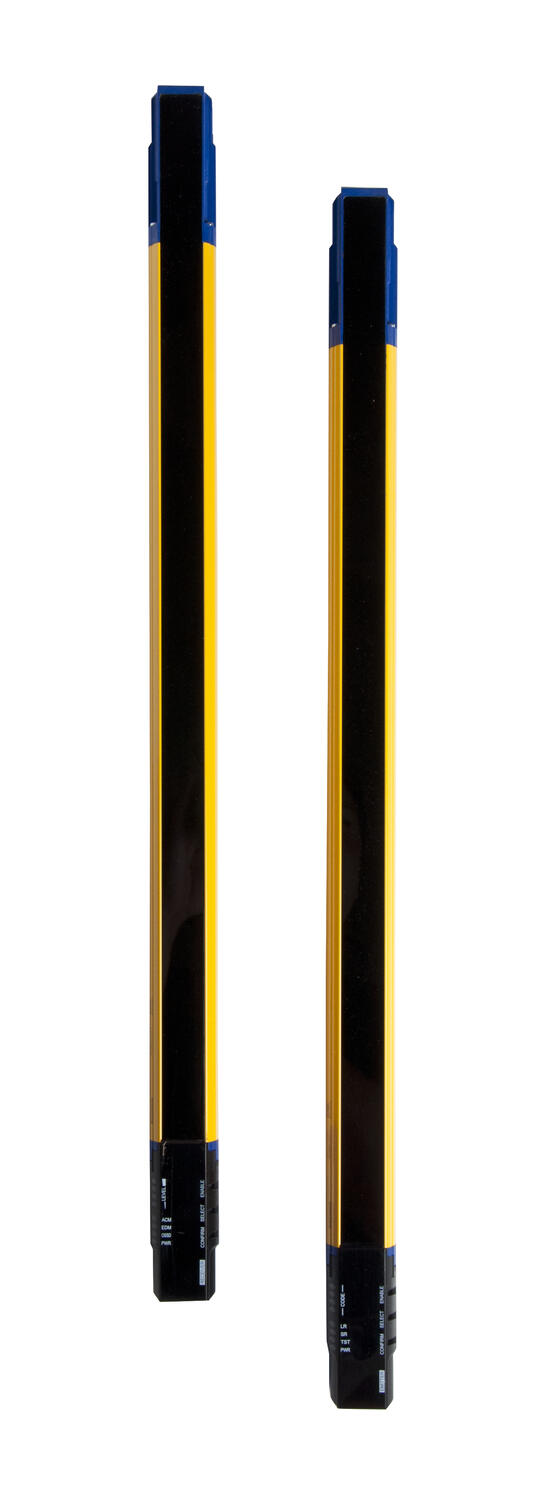

Ljusridåer SG4-Extended-Finger
- Inbyggd muting, blanking, override
- Inga dödzoner
- Upplösning 14 mm
- Programmerbar
Ljusridåer SG4-Extended-Hand
- Inbyggd muting, blanking, override
- Inga dödzoner
- Upplösning 30 mm
- Programmerbar

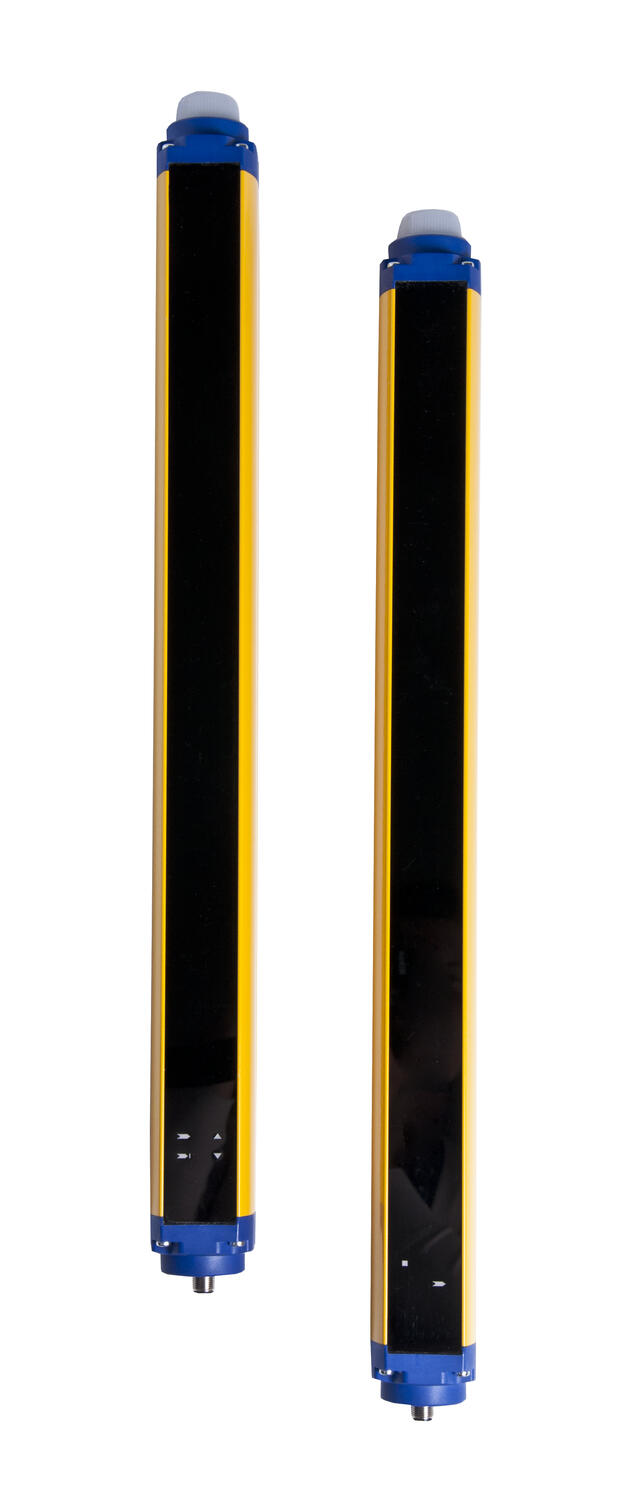

Ljusridåer SG Body big
- Räckvidd upp till 60 m
- Upplösning 40 mm
- Typ 4 enligt EN 61496-1
Rostfri ljusridå SG4-H
- Rostfri, AISI 316L
- IP69K
- Typ 4 enligt EN 61496-1
- Kompakt profil, 50x30 mm
Tillbehör SG4 Extended
- Anslutnings- och programmeringskablar
- Adapterkabel, kaskadkabel, ethernetkabel
- Dongel för mer mångsidig programmering

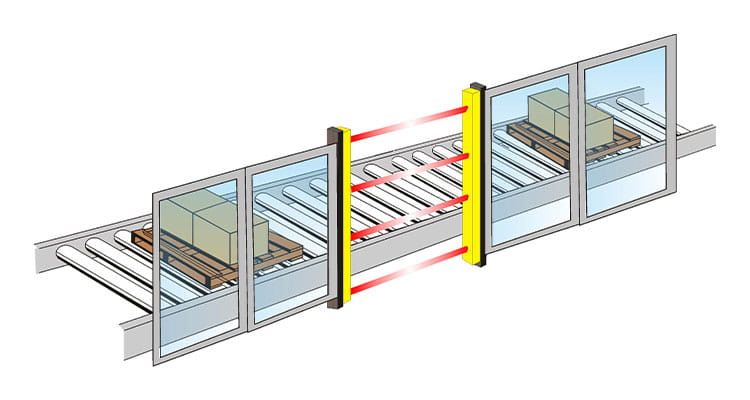

Ljusbom (kroppsskydd)
Ljusbom används som ett osynligt staket vid ett riskområde. När någon passerar ljusbommen stoppas maskinen. En ljusbom kan ha två eller fler ljusstrålar beroende på behov enligt riskbedömning.
Är skyddet passerbart skall manuell återställning ske utanför riskområdet.
- Räckvidd 60 m
- Inbyggd muting
- Inga dödzoner
- 2-, 3-, 4-strålig ljusbom
- Typ 2/4
- SIL 3/PL e
Praktiska tips för ljusbommar

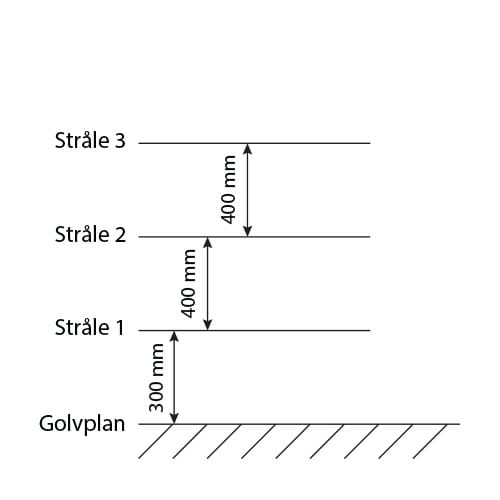

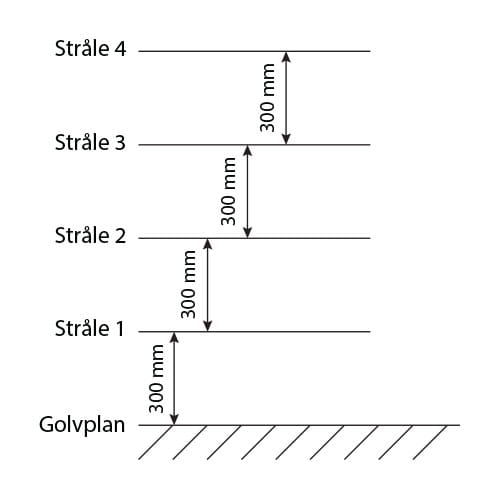

Montageföreskrifter enligt SS-EN ISO 13855:2010 "Maskinsäkerhet – Placering av tekniska skydd beroende på kroppsdelars hastigheter" säger att ljusbommar i industriell miljö skall monteras så att den lägsta strålen ska vara ≤300 mm för att förhindra tillträde under skyddsfältet. Första ljusstrålen samt mellanrummet mellan strålar bör vara enligt följande:

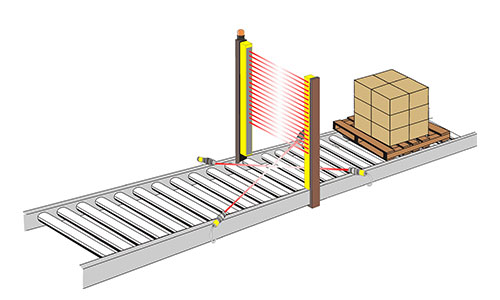

Förbikoppling "Mute"

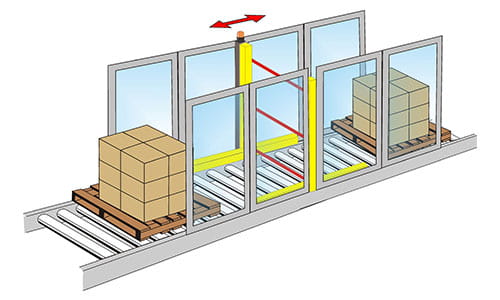

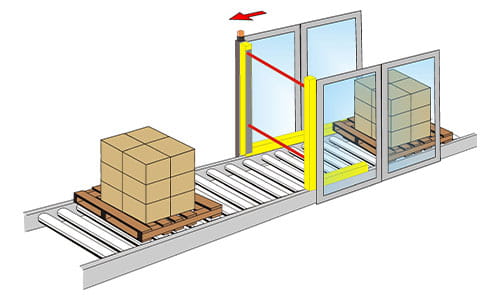

Ljusbom med förbikoppling (”mute”) är en speciell typ av ljusbom som kan känna skillnad på gods och människa. Dessa används t.ex. vid automatisk in- och utmatning av gods. Är skyddet passerbart skall manuell återställning ske utanför riskområdet.
Praktiska tips för automatisk godspassage
Denna typ av ljusbom monteras ofta för att känna av över ett transportband vid en in- eller utpassage. Det är viktigt att tänka på att ljusbommen monteras med hänsyn till var på godset de speciella förbikopplingssensorerna skall känna av. Av det skälet kan det vara nödvändigt med kompletterande mekaniska skydd för att förhindra att man kan krypa under eller klättra över ljusbommens skyddsfält.För mer information kontakta OEM Automatic, produktområde Sensor & Maskinsäkerhet.
LÄs mer om LJUSBOMmar (KROPPSsKYDD)

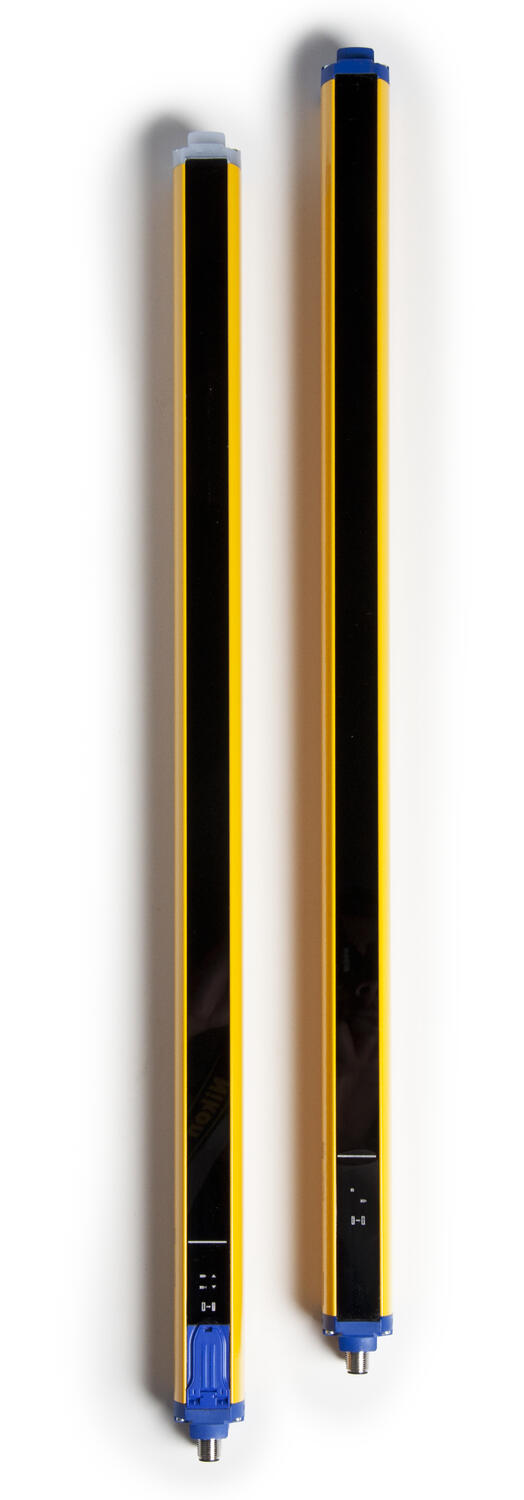

Ljusbom SG Body Compact
- Räckvidd upp till 50 m
- -10 till +55 °C
- Skyddsfält 500-800-900-1 200 mm
Ljusbom SG Body Compact Muting
- Räckvidd upp till 50 m
- Inbyggd muting
- "T" och "L" lösningar

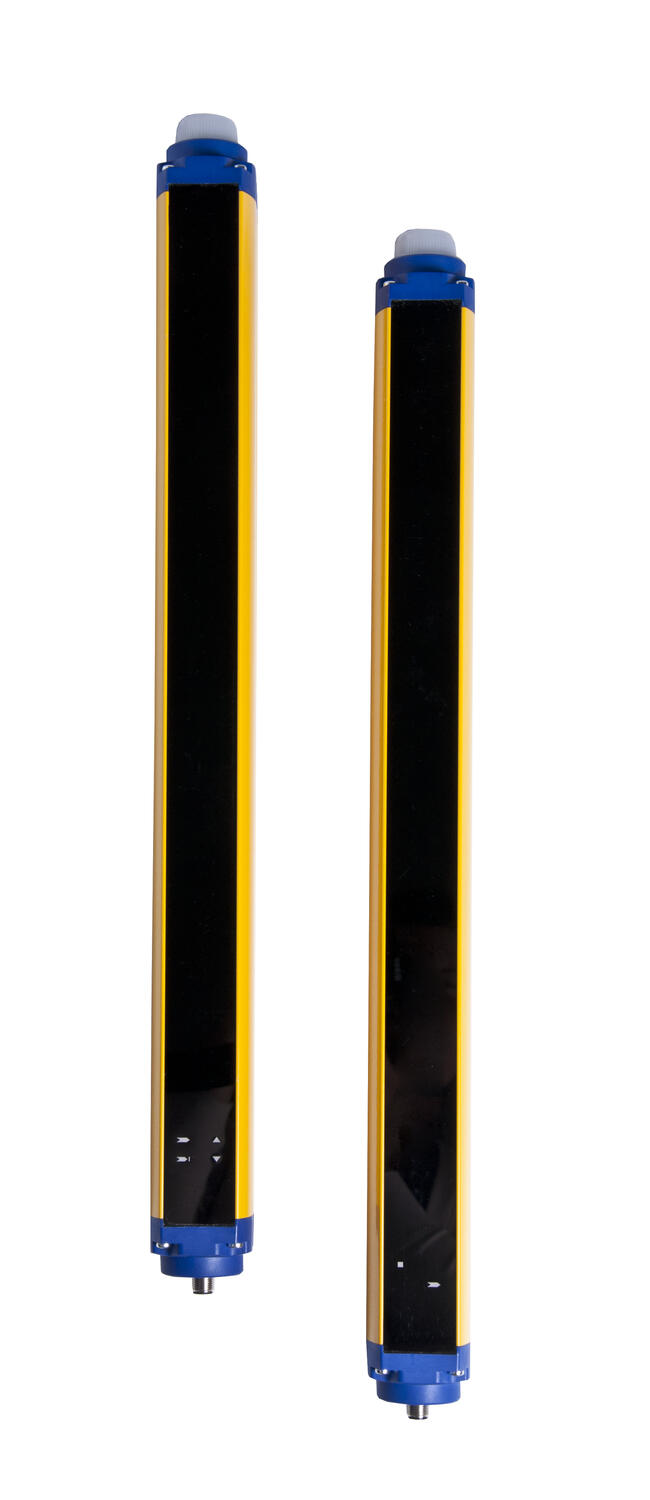

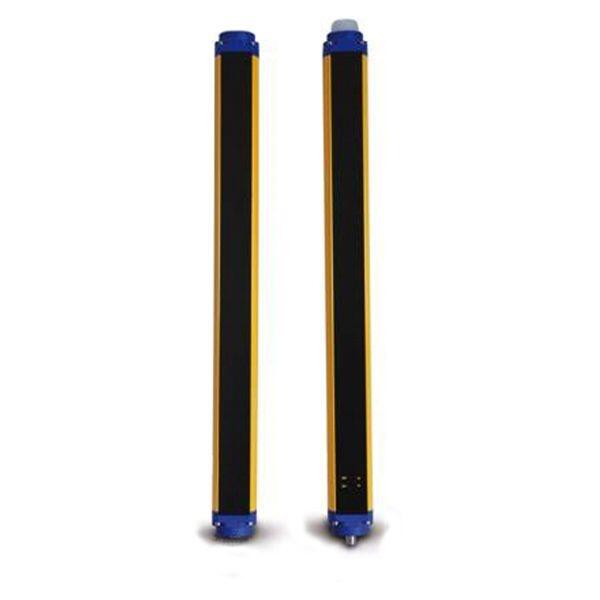

Ljusbom SG Body Big
- Räckvidd upp till 60 m
- 2, 3 alt. 4 strålar
- Typ 4 enligt EN 61496-1
Ljusbom SG Body Big Muting
- Räckvidd upp till 60 m
- Inbyggd muting
- Typ 4 enligt EN 61496-1
- "T" och "L" lösningar
Ljusbom SG Body Big Reflektor
- Räckvidd upp till 8 m
- "Spegel-spegel"
- Typ 4 enligt EN 61496-1
Ljusbom SG Body Big Reflektor
- Räckvidd upp till 8 m
- "Spegel-spegel"
- Typ 4 enligt EN 61496-1
SS-EN ISO 13855:2010

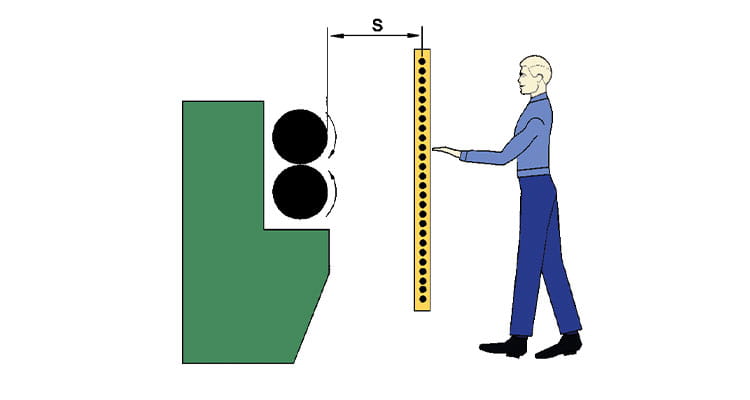

Vertikalt monterat skyddsfält
S = Minsta tillåtna avstånd mellan ljusskyddet och risken (mm)
K = Rörelsehastighet hos relevant kroppsdel 2 000 mm/s enl. SS-EN ISO 13855:2010
T = Total stopptid, t1+t2
t1 = Ljusskyddets stopptid (s)
t2 = Maskinens stopptid (s)
C = Tilläggsavstånd för ljusskyddets upplösning eller placering
Beräkning av skyddsavstånd S för finger- och handskydd
Nedan formel gäller:
| För alla värden på S upp t.o.m. 500 mm. Minsta tillåtna värde för S ska vara 100 mm. |
Upplösning ljusskydd mm |
| 2 000 x (t1+2) 2 000 x (t1+t2) + 128* 2 000 x (t1+t2) + 208* |
14 30 40 |
För t.ex. upplösning 30 mm gäller C = 8 x (30-14) = 128 mm.
| Om värdena för S med ovan formel blir större än 500 mm kan nedan formel användas. I detta fall skall minsta tillåtna värde för S vara 500 mm. | Upplösning ljusskydd mm |
| 1 600 x (t1+2) 1 600 x (t1+t2) + 128* 1 600 x (t1+t2) + 208* |
14 30 40 |
För t.ex. upplösning 30 mm gäller C = 8 x (30-14) = 128 mm.
Beräkning av skyddsavstånd för kroppsskydd
| 1 600 x (t1+t2) + 850 | Två-, tre- eller fyrstrålig ljusbom |
*Skyddsavståndstillägg C = 850 mm som anses vara normal räckvidd för en arm.
Exempel:
Ljusridå med upplösning 30 mm
t1 (stopptiden för ljusridån) = 0,025 s
t2 (maskinens stopptid) = 0,05 s
T (total stopptid t1+t2) = 0,025 + 0,05 = 0,075 s
S = 2 000 x 0,075 + 128
S = 278 mm
OBS! Om det finns risk att nå riskområdet genom att sträcka sig över, under eller från sidan av ridån måste man komplettera med t.ex. mekaniska skydd.
Lathund skyddsavstånd vertikal montering
| Total stopptid på maskin och ljusskydd | Minsta tillåtna avstånd mellan ljusskyddet och risken. Upplösning på ljusskyddet |
||||
| ms | s | 14 mm | 30 mm | 40 mm | 2-, 3-, 4-strålig ljusbom |
| 50 | 0,050 | 100 | 228 | 308 | 930 |
| 55 | 0,055 | 110 | 238 | 318 | 938 |
| 60 | 0,060 | 120 | 248 | 328 | 946 |
| 65 | 0,065 | 130 | 258 | 338 | 954 |
| 70 | 0,070 | 140 | 268 | 348 | 962 |

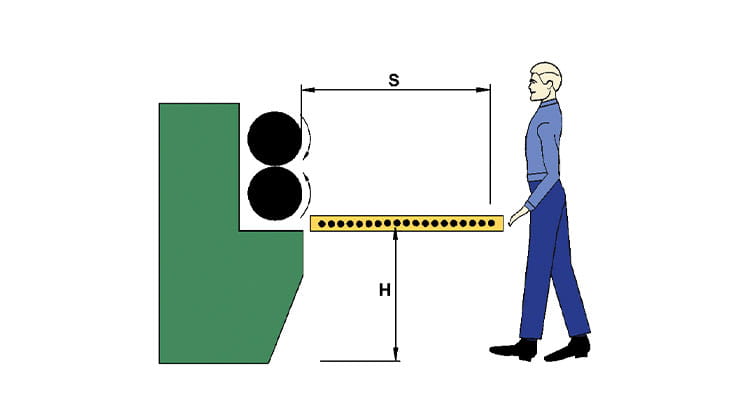

Horisontellt monterat skyddsfält
Glest mellan strålarna betyder att ridån måste känna av högre upp på benen.
Beräkning av skyddsavstånd S
S = 1600 x (t1+t2) + (1 200 - (0,4 x H))
För ett tekniskt skydd där rörelseriktningen är parallell med skyddsfältet, ska höjden, H, på skyddsfältet inte vara större än 1 000 mm. Om H däremot är större än 300 mm (200 mm för icke-industriella verksamhetsområden, t.ex. där barn kan vara närvarande) finns det en risk för oavsiktligt och odetekterat tillträde under skyddsfältet. Detta ska beaktas vid riskbedömningen och ytterligare skyddsåtgärder vidtas om så behövs.
Lägsta tillåtna höjd på skyddsfältet ska beräknas med formeln: H = 15 x (d-50). Om d är mindre än 50 mm, ska H aldrig vara mindre än 0. För en given höjd på skyddsfältet, ska således motsvarande sensors detekteringsförmåga d beräknas med formeln: d = (H/15) + 50
Exempel:
Ljusridå med upplösning 70 mm, monterad 750 mm över golvplan
t1 (stopptiden för ljusridån) = 0,025 s
t2 (maskinens stopptid) = 0,08 s
T (total stopptid t1+t2) = 0,025 + 0,05 = 0,105 s
S = 1 600 x 0,105 + (1 200 - (0,4 x 750))
S = 168 + 1 200 - 300 s = 1 068 mm
OBS! Om det finns risk att nå riskområdet genom att sträcka sig över, under eller från sidan av ridån måste man komplettera med t.ex. mekaniska skydd.
Lathund skyddsavstånd horisontell montering
| Total stopptid på maskin och ljusskydd | Minsta tillåtna avstånd mellan ljusskyddet och risken där H = 750 mm | |
| ms | s | (S) i mm |
| 50 | 0,050 | 980 |
| 55 | 0,055 | 988 |
| 60 | 0,060 | 996 |
| 65 | 0,065 | 1004 |
| 70 | 0,070 | 1012 |

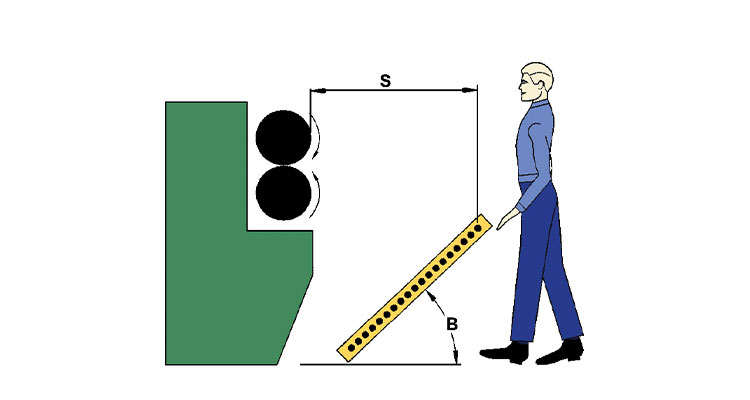

Vinklat monterat skyddfält
Om B är >30° beräkna S på samma sätt som vid vertikalt monterat skyddsfält
Om B är <30° beräkna S på samma sätt som vid horisontellt monterat skyddfält
OBS! Om det finns risk att nå riskområdet genom att sträcka sig över, under eller från sidan av ridån måste man komplettera med t.ex. mekaniska skydd.
