Lär dig mer om lastceller och kraftgivare

Kraftgivare och lastceller

Lastceller och kraftgivare är instrument som används för att mäta eller detektera vikt eller kraft i en applikation. Instrumenten är vanliga i till exempel vågapplikationer men även där högre krav på kraftmätning behövs såsom hydrauliska cylindrar eller elektriska vinschar. I dessa applikationer kan man mäta belastning på annat sätt som indirekt tryck i cylinder med hjälp av tryckgivare eller för vinschar, som innebär mätning av effektförbrukning eller dylikt. Även om dessa metoder kan ge en uppskattning av belastningen, kan de vara bristande i precision och exakthet när det kommer till verkliga laster.

Kraftgivare med tunnfilmsmätcell

En kraftgivare med en tunnfilmsmätcell används för att mäta krafter och är en kompakt lösning som använder samma typ av mätcell som används i tryckgivare för höga tryck. Tunnfilmsmätcellen mäter små deformationer i materialet med hög noggrannhet och kan enkelt anpassas efter kundens specifika behov. Wheatstonebryggan är etsad i det syrafasta membranet, vilket resulterar i en robust och flexibel enhet som kan monteras i olika kroppar och applikationer.

Den ursprungliga signalen från enheten är 2 mV/V, men den kan förstärkas till en analog signal enligt önskemål, som exempelvis 4–20 mA eller 0–10 V DC. Alla dessa funktioner är integrerade i kraftgivaren, vilket gör den till en praktisk och användarvänlig lösning. Den kan även utrustas med en vanlig industrikontakt för att passa olika applikationer.

Kraftområdet täcker från 1 kN och uppåt, och kraftgivaren erbjuder en normal noggrannhet på 0,2 % till 2 %. Detta gör den till en mångsidig och tillförlitlig lösning för industriella tillämpningar som kräver noggrann mätning och övervakning av krafter.

Fördelar:

• Hög noggrannhet (0,2–2 %)
• Lätt att integrera i olika system
• Kan förstärkas för att ge signaler som 4–20 mA eller 0–10 V DC

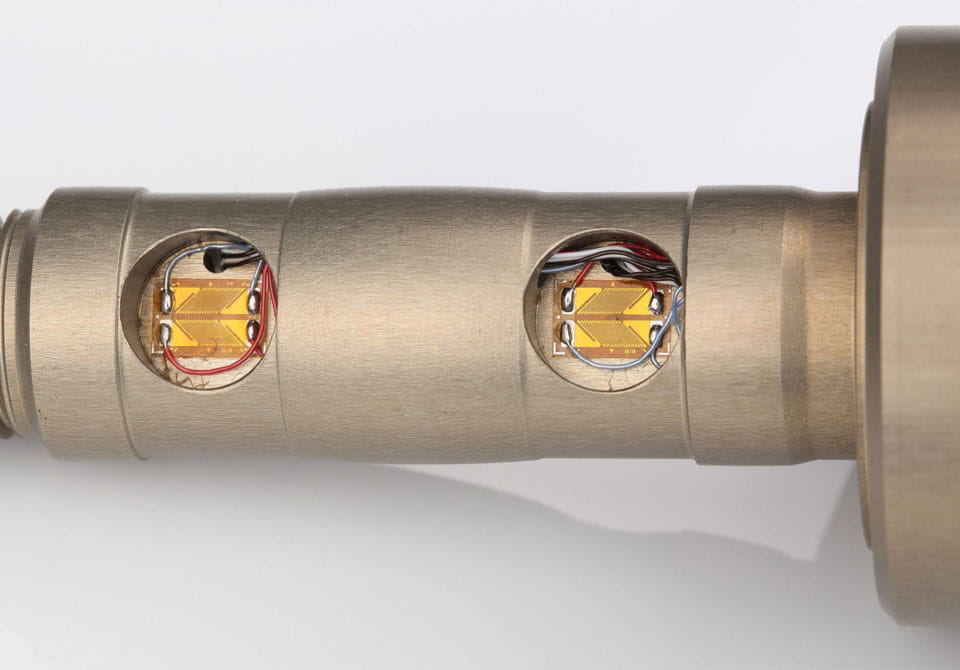

Lastcell med trådtöjningsgivare

En lastcell med en trådtöjningsgivare används främst för att väga produkter i olika applikationer. Dessa lastceller har fysiska dimensioner som är standardiserade enligt industrinormer, vilket gör dem enkla att integrera i olika system. Konstruktionen bygger på en Wheatstone-brygga, som är gjord av folie och limmas på själva kroppen av lastcellen. Detta ger en mV/V-utsignal som kan förstärkas till en analog signal med hjälp av externa tillbehör, exempelvis för att uppnå signaler som 4–20 mA eller 0–10 V DC.

Trådtöjningsgivarna reagerar på töjning och kompression, vilket gör dem mycket precisa och pålitliga för vägning. Dessa lastceller kan hantera ett brett kraftområde från 10 N upp till 5000 kN, vilket gör dem till en mångsidig lösning för ett stort antal industriella vägningsapplikationer.

Fördelar

• Anpassade för standardmått inom industrin
• Mycket precisa och tillförlitliga
• Kan enkelt anpassas för att förstärka signaler med externa tillbehör

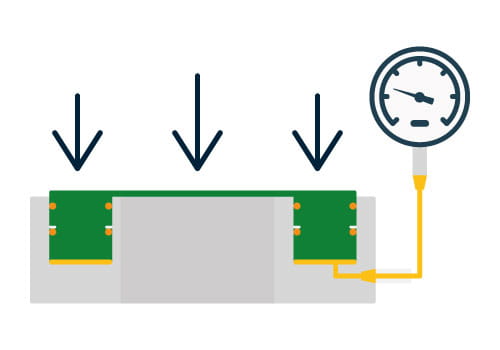

Hydrauliska kraftceller

Hydrauliska kraftceller är en lösning som fungerar utan elektricitet, vilket gör dem enkla att använda och mycket praktiska i applikationer där strömförsörjning inte är tillgänglig. De används ofta som testinstrument för maskiner, som pressar och olika maskinbearbetningsenheter, eller för kontinuerlig mätning av krafter i tuffa miljöer. Deras robusta design gör dem tillförlitliga även under extrema förhållanden.

Hydrauliska kraftceller fungerar genom att mätcellen vanligtvis kombineras med en mekanisk tryckmätare, som har en skala i Newton eller andra önskade enheter. För bästa möjliga avläsning kan mätaren monteras antingen direkt på kraftcellen eller via kapillärrör i önskad längd. Vid behov kan kraftcellen också kombineras med en tryckgivare eller tryckvakt för att generera en analog eller växlande utsignal.

Dessa kraftceller finns tillgängliga i ett brett kraftområde, från 0…160 N upp till 0…2500 kN, vilket gör dem mångsidiga och passande för många olika tillämpningar.

Fördelar:

• Kan användas utan strömförsörjning
• Robust design som klarar extrema miljöer
• Flexibla monteringsalternativ för optimal avläsning

Tillämpningar

Kraftgivare och lastceller används i en mängd olika situationer:

• Industriell produktion: För att säkerställa att maskiner fungerar korrekt och säkert
• Transport och logistik: För att väga och mäta laster i hamnar och på fartyg
• Medicinsk teknik: För att väga nyfödda i kuvöser eller mäta doser i infusionspumpar
• Jordbruk: För att väga spannmål, balar och övervaka spridning av gödsel
