Lär dig mer om Solid State-Reläer
Solid state-reläer, även kallade statiska reläer, erbjuder en smart och hållbar lösning för att styra kraftkretsar som värmelaster, motorer eller belysning. Med hjälp av halvledarteknik elimineras slitaget från rörliga delar, vilket ger en rad fördelar som lång livslängd, snabb styrning och ljudlös drift.
Kunskap
FÖRDELAR MED SOLID STATE-RELÄER
Ett solid state-relä eller statiskt relä är en halvledare som med en liten styrsignal styr en kraftkrets, till exempel en värmelast, motor eller belysning. Reläet fungerar i princip som ett vanligt relä eller kontaktor men har inga rörliga delar som slits vare sig elektriskt eller mekaniskt.
Detta ger ett antal fördelar:
- Lång livslängd
- Klarar snabba till- och frånslag
- Alstrar inga störningar (vid nollvolts-styrning)
- Är helt ljudlös
- Styrs av en låg signalnivå
BRA ATT TÄNKA PÅ
Att tänka på med denna teknik är att den alstrar värme som måste ventileras bort - oftast är minsta krav att ha en fläkt monterad i elskåpet, beroende på hur stora effekter som styrs och om andra komponenter i elskåpet genererar värme.
Se kylning längre ner på sidan.
Solid state-reläer används exempelvis vid värmelaster som elpatroner eller värmeslingor men kan även användas till vissa motordrifter eller styrningar av belysning.
I de fall det handlar om att styra större värmeeffekter, från 40A och uppåt, rekommenderar vi i många fall att välja en Tyristorstyrning istället.
SOLID STATE-RELÄER vs TYRISTORSTYRNINGAR
En tyristorstyrning är i grunden ett solid state-relä men har fler funktioner och kan vara allmänt mer avancerade. De kan styras med en pulsande signal på samma sätt som de mindre solid state-reläerna eller med en analog signal som 4-20 mA eller 0-10 V och klarar betydligt högre effekter med strömmar upp till 2000 A - vanligast är de dock i spannet 60-500 A.
De har olika tillval som larmrelä, kommunikation, inbyggda säkringar och fläktar mm.
HALVLEDARTEKNIKEN – HUR FUNKAR DET?
Vid värmestyrning sker till- och frånslag i nollvoltsgenomgången, d.v.s. till- och frånslag sker då sinusvågen passerar noll. Därav alstras inga störningar av själva reläet som kan störa andra produkter i omgivningen. I engelska datablad benämns denna teknik som ”zero cross”. Som alternativ till ovan nämnda teknik finns på vissa modeller även en direktstyrd variant (engelska ”random” eller ”instantaneous”), där inkopplingen sker direkt d.v.s. den kopplar in lasten oavsett var spänningsnivån i sinusvågen ligger. Denna teknik alstrar därmed mer störningar till omgivningen och måste ibland kompletteras med anpassade nätfilter.
Enkelt förklarat kan man välja:
- Nollvoltsgenomgångsstyrda till resistiva värmelaster
- Direktstyrda reläer till induktiva laster som magnetspolar, transformatorer och motorer

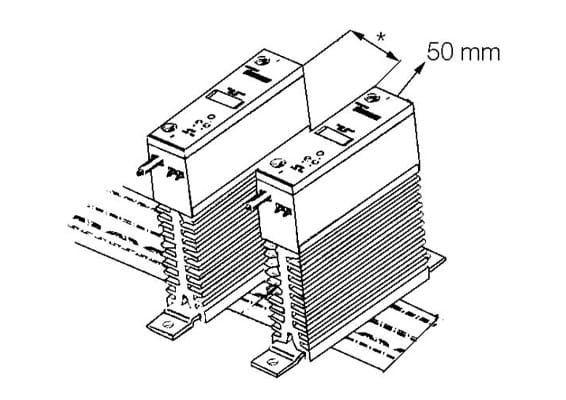

KYLNING AV SOLID STATE-RELÄ
Till skillnad från vanliga reläer eller kontaktorer har halvledaren på statiska reläer ett spänningsfall som skapar en viss värmeutveckling i reläet.
Vid laster högre än några ampere måste värmen avledas med hjälp av kylfläns. Vid stora effekter måste ibland även kyld luft tillföras.
Flera relä-serier har ett integrerat kyldon - dessa är i de flesta fall det bästa produktvalet då dessa är fabriksmonterade och kyldonet är optimerat för reläets märkström.
Våra tyristorstyrningar är alltid försedda med kylfläns och de större modellerna har dessutom förmonterade fläktar som effektivt blåser bort uppvärmd luft från kyldonen.
Se respektive produktsida för mer utförlig information om de olika reläerna.
Exempel på produktkategorier
Solid state-reläer, två-och trefas, 10-40 A med kylfläns
Solid state-reläer, AC resp. DC-last, utan kylfläns
Tyristorstyrningar
Solid state-relä, en-fasiga, 20-60 A med kylflänser
Exempel på produkter

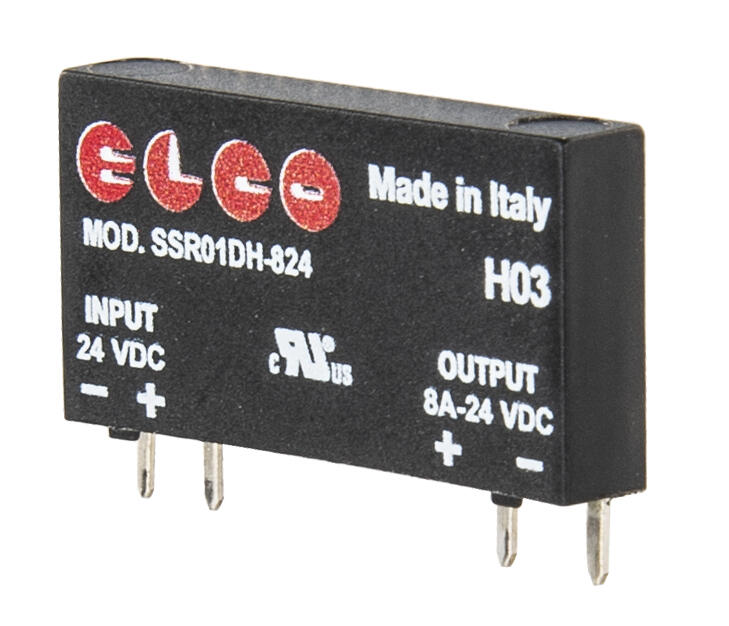

Solid state-relä 8A DC i litet format
För kretskort eller i sockel
- Lastström 8 A DC (max 6 A i sockel)
- Hög kopplingsfrekvens - 500Hz
- Litet byggmått, 5 mm bred
- Passar i sockel ECLR-24AD (6,2 mm bred)

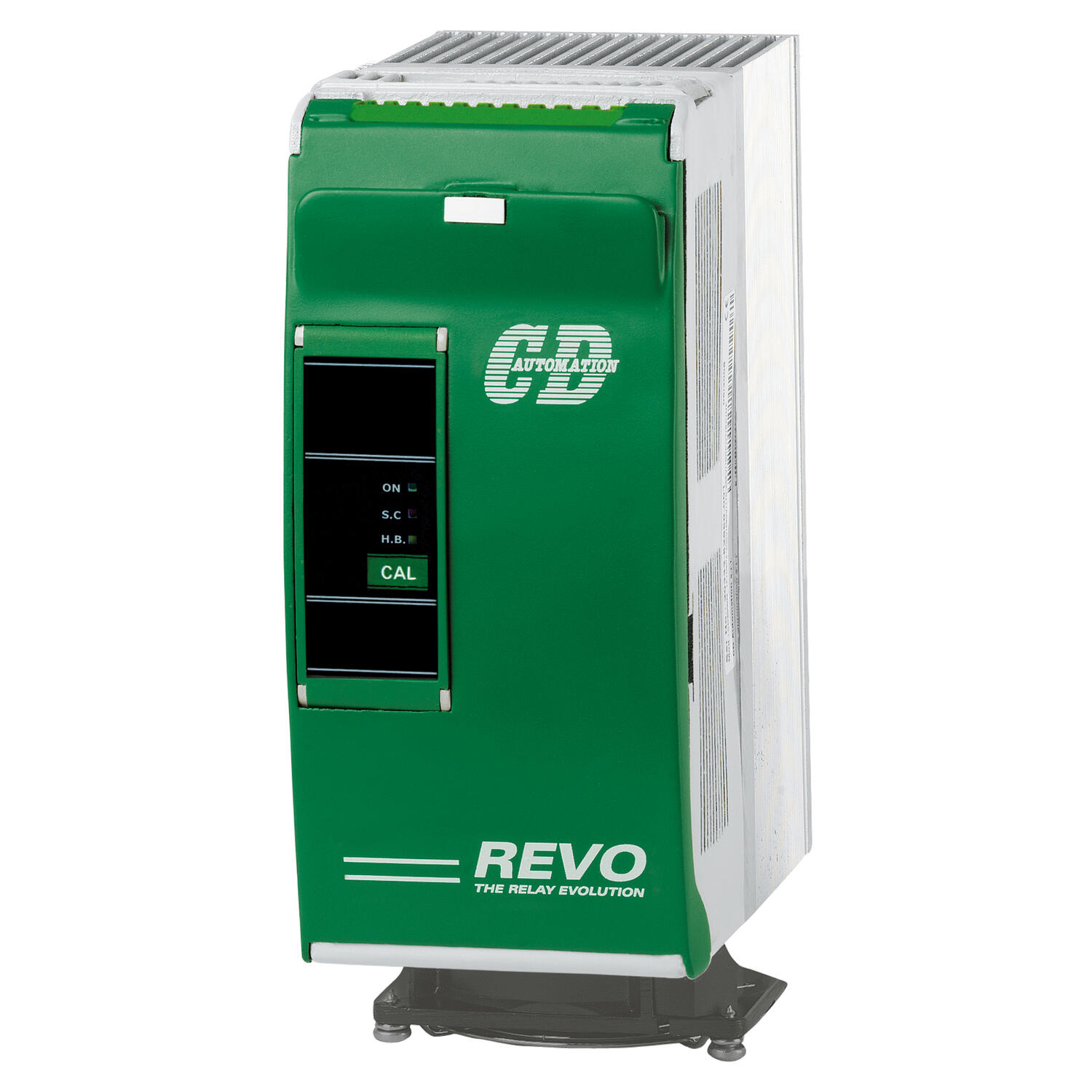

Tyristorstyrning tvåfas, 60-210 A
Revo S tvåfas-styrning
- Inbyggda halvledarsäkringar
- Logik eller analog styrsignal
- Kompakt design
- För resistiva laster (värmestyrning)
- För IR-värmare (lång/medium våglängd)

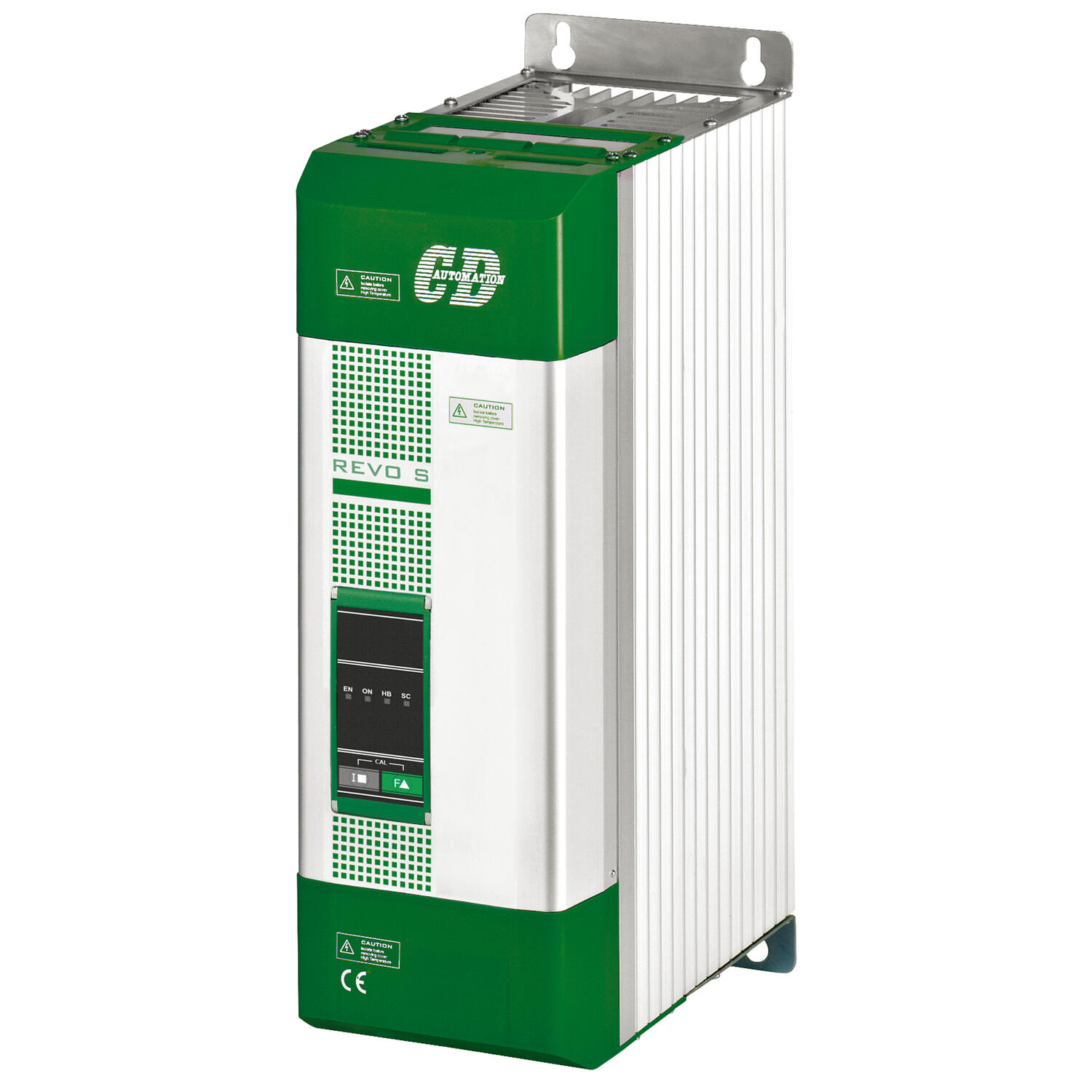

Tyristorstyrning enfas, 300-800 A
Revo S enfas-styrning
- Inbyggda halvledarsäkringar
- Logik eller analog styrsignal
- Kompakt design
- För resistiva laster (värmestyrning)
- För IR-värmare (lång/medium våglängd)

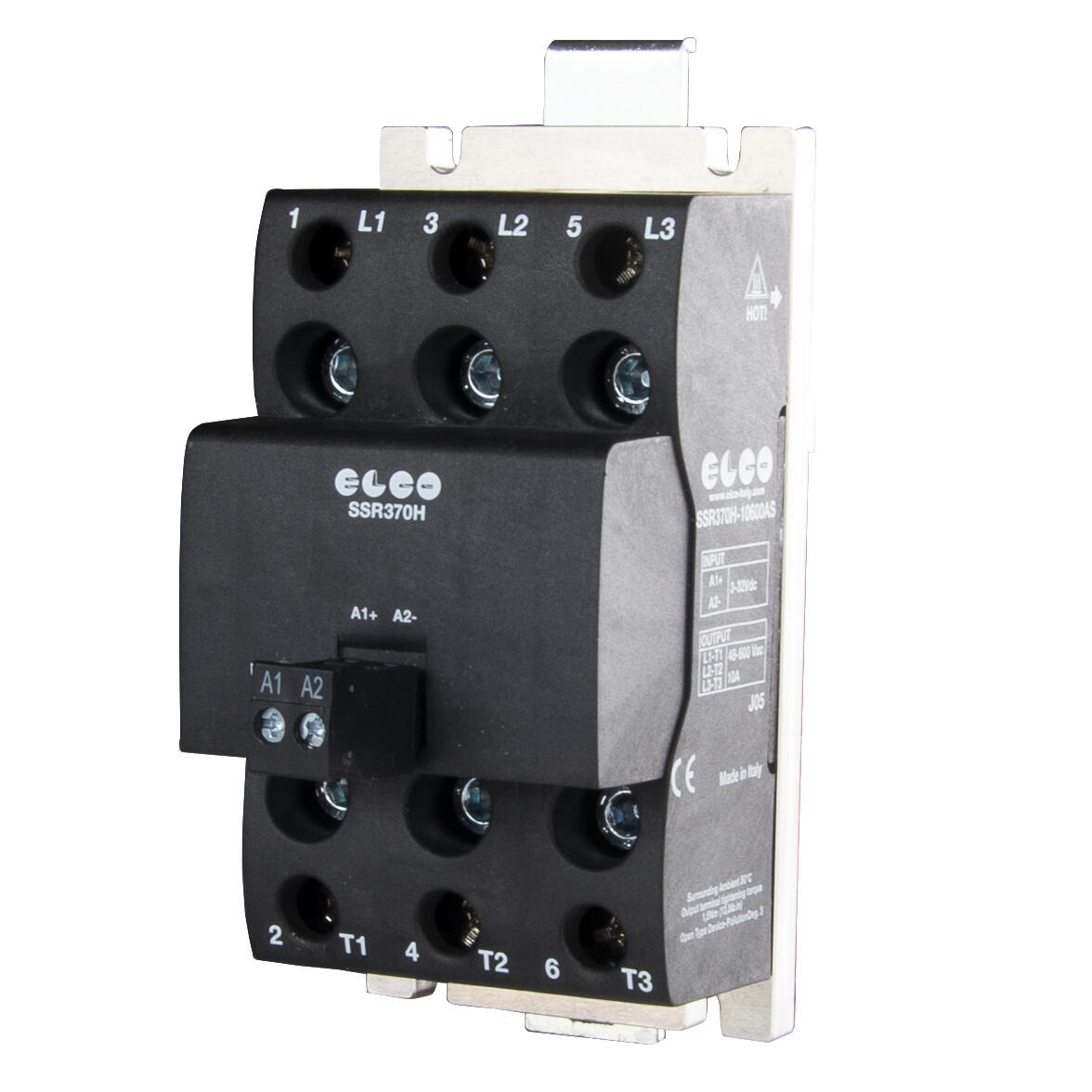

Solid state-relä, 3-fas, 10-40 A AC för DIN-skena
- Kompakt format
- Bredd 54, 65 resp. 100 mm
- Lastspänning 48-600 VAC
- Pluggbar styrsignal
- Tvåfas-styrda varianter på förfrågan
Solid state-relä, 3-fas 25 A AC
- Lastström 25 A AC
- Integrerat kyldon för DIN-skena
- LED-indikering
- Inbyggt överspänningsskydd
- Zero cross resp "Special zero cross"
