Effektiv kabelhantering börjar med rätt val av kabelinföring. I elskåp, maskiner och industriella installationer påverkar detta val inte bara hur smidig installationen blir, utan också driftsäkerheten och livslängden på hela systemet. Genom att välja rätt från början kan du minska både installationstid och risken för framtida driftstörningar. I den här guiden går vi igenom skillnaden mellan kabelgenomföring och kabelförskruvning, samt när du ska välja vilken lösning. Med produkter från Conta-Clip och WISKA erbjuder vi på OEM Automatic lösningar som täcker allt från flexibla installationer till krävande industrimiljöer.
Kunskap
Både kabelgenomföringar och förskruvningar används för att skapa en säker kabelinföring med rätt IP-klassning och dragavlastning utifrån applikationens krav.
Kabelgenomföring är främst anpassad för installationer där många kablar ska hanteras på begränsad yta, där flexibilitet är viktigt eller där kablar är kontakterade. Förskruvningar är istället optimerade för att skapa en tät, säker och mekaniskt stabil införing av enskilda kablar.
I praktiken blir valet ofta tydligt:
Det handlar alltså om att matcha lösningen med både konstruktion och kravbild.

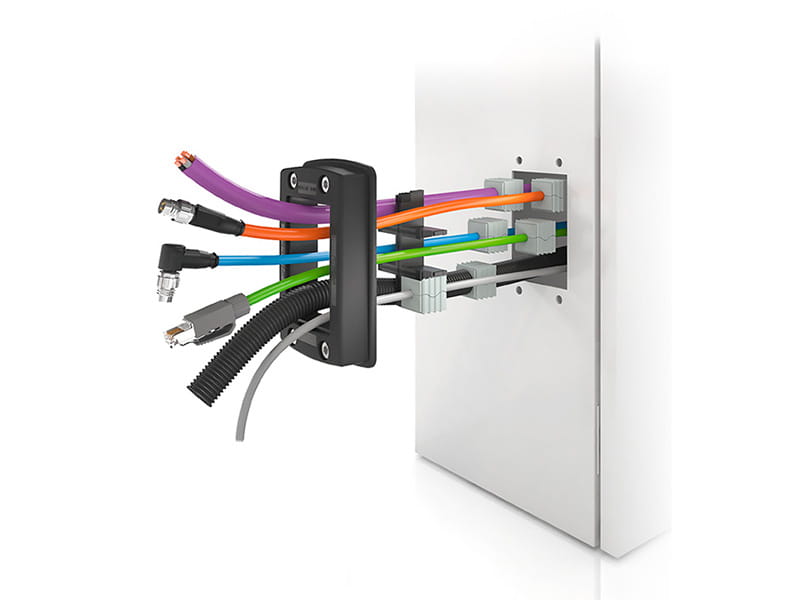

Kabelgenomföring är rätt val i installationer där flexibilitet, hög kabeldensitet och enkel montering är avgörande. Det används ofta i elskåp, maskiner och andra applikationer där många kablar ska föras in på en begränsad yta och där en strukturerad och platsbesparande kabelinföring är viktig.
En av de största fördelarna med kabelgenomföring är möjligheten att arbeta med modulära lösningar. Med system från Conta-Clip kan kabelgenomföringen anpassas efter antal kablar, dimensioner och förändrade behov över tid, vilket ger en flexibel och framtidssäker installation.
Du bör överväga kabelgenomföring när:
KDS – modulärt system för kablar med kontaktdon
KDS-serien används när kablar med färdiga kontaktdon ska föras in i kapslingar. Tack vare delade insatser kan installationen genomföras utan att kontakterna behöver demonteras, vilket sparar tid och minskar risken för fel.
KES – multiflänsar för kablar utan kontaktdon
KES-serien är anpassad för kablar utan kontaktdon och gör det möjligt att samla många kablar i en kompakt och lågprofilerad enhet. Det gör den särskilt lämplig när hög kabeldensitet ska kombineras med begränsat utrymme.

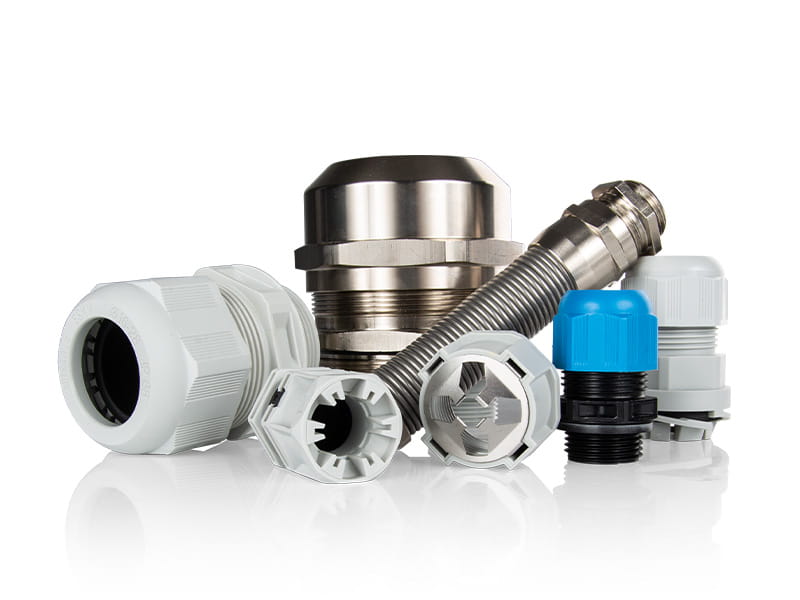

Förskruvningar är rätt val när fokus ligger på robusthet, tätning och mekanisk hållfasthet. De används i installationer där enstaka kablar ska föras in i kapslingar på ett säkert och kontrollerat sätt, och där kraven på skydd mot yttre påverkan är höga.
I exempelvis maskiner, automationssystem och utomhusinstallationer bidrar förskruvningar till att skydda kablar mot fukt, damm, vibrationer och mekaniskt slitage. Samtidigt säkerställs en hög dragavlastning, vilket är avgörande för en driftsäker och långsiktig installation.
Du bör överväga förskruvning när:
Plastförskruvningar – för standardapplikationer
Plastförskruvningar är lätta, kostnadseffektiva och korrosionsbeständiga och används ofta i installationer där miljöpåverkan är begränsad.
Metallförskruvningar – för krävande miljöer
Metallförskruvningar erbjuder hög mekanisk hållfasthet och används i industriella applikationer där installationen utsätts för större belastning.
EMC-förskruvningar – för säker skärmning
EMC-förskruvningar säkerställer korrekt skärmning och jordning i applikationer med EMC-krav och bidrar till att minimera störningar.
Ex-förskruvningar – för explosionsfarliga miljöer
Ex-förskruvningar används i explosionsfarliga områden där höga säkerhetskrav ställs.
VentGLAND – för tryckutjämning och minskad kondens
VentGLAND-förskruvningar möjliggör tryckutjämning i kapslingar och minskar risken för kondens vid temperaturvariationer.

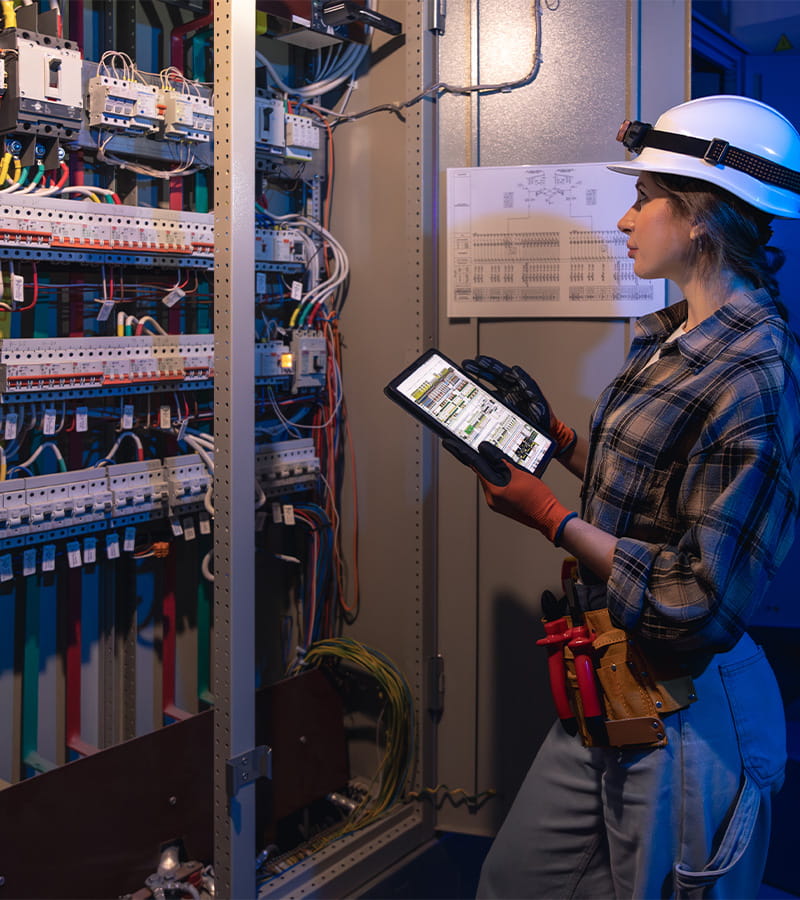

För att välja rätt kabelgenomföring eller förskruvning behöver du utgå från din applikations förutsättningar. Flera faktorer påverkar valet och har stor betydelse för både installationens funktion och livslängd.
Antal kablar och tillgängligt utrymme
Antalet kablar och hur mycket plats som finns tillgängligt är ofta avgörande för val av lösning. Installationer med hög kabeldensitet ställer andra krav än applikationer där endast ett fåtal kablar ska föras in.
Kablar med eller utan kontaktdon
Valet av installationsmetod beror på om kablarna har färdiga kontaktdon eller ej. Lösningar med delade insatser gör det möjligt att installera kablar utan demontering, vilket sparar tid och minskar risken för fel. För kablar utan kontaktdon kan enklare alternativ vara tillräckliga.
Miljökrav och skyddsklass
Miljön där installationen ska användas ställer krav på rätt skyddsnivå. I många industriella applikationer räcker IP66, medan mer utsatta miljöer kan kräva IP68 eller IP69K beroende på påverkan från exempelvis fukt, damm och rengöring.
Installation och framtida underhåll
Det är också viktigt att ta hänsyn till hur installationen ska genomföras och hur den kan komma att förändras över tid. En flexibel lösning kan förenkla både montering och framtida kompletteringar.
Genom att ta hänsyn till dessa faktorer säkerställer du att lösningen inte bara fungerar idag, utan även över tid.

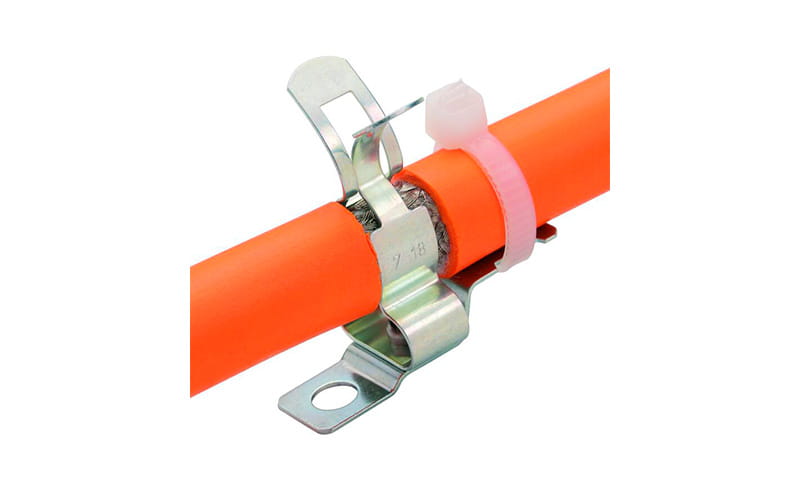

I applikationer där EMC-krav är kritiska räcker det inte enbart med rätt kabelinföring. För att säkerställa en stabil och störningsfri drift behöver installationen kompletteras med rätt EMC-skydd i form av skärmklämmor.
Medan kabelgenomföringar och förskruvningar hanterar införing, tätning och mekanisk avlastning, säkerställer skärmklämmorna korrekt skärmning och jordning av kabeln. Det är avgörande för att minimera elektromagnetiska störningar och säkerställa att systemet fungerar som det är tänkt.
Detta är särskilt viktigt i exempelvis processindustri och PLC-system, där kraven på stabil och tillförlitlig funktion är höga.
Att välja rätt kabelinföring handlar om att förstå applikationens krav på utrymme, installation och skyddsnivå. Genom att utgå från dessa faktorer kan du optimera både installationen och den långsiktiga driften.
På OEM Automatic hjälper vi dig att hitta rätt lösning utifrån dina tekniska krav och installationsförutsättningar. Med ett brett sortiment från Conta-Clip och WISKA kan vi erbjuda lösningar som är anpassade för en säker, effektiv och långsiktigt hållbar installation. Kontakta oss så hjälper vi dig att ta fram rätt lösning för din applikation.
