En guide om IP-klassning
IP-klassning är en standard som beskriver hur väl en produkt skyddas mot damm och vatten. I den här guiden går vi igenom vad IP-koderna betyder, vilka nivåer av skydd som finns och hur du väljer rätt klassning för dina behov.
Kunskap
VAD ÄR EN IP-KLASSNING?
IP-klassning, eller Ingress Protection, är en internationell standard som används för att beskriva hur väl en produkt skyddas mot intrång av fasta föremål och vätskor. Klassningen är särskilt viktig i tekniska sammanhang, där det är avgörande att produkterna fungerar pålitligt även under tuffa förhållanden.
IP-klassningen består av två siffror som visar graden av skydd:
- Den första siffran anger skyddet mot fasta partiklar, som damm eller små föremål. Skalan går från 0 (inget skydd) till 6 (helt dammtät).
- Den andra siffran visar skyddet mot vatten. Här går skalan från 0 (inget skydd) till 9 (skydd mot kraftfulla vattenstrålar och högtryckstvätt).

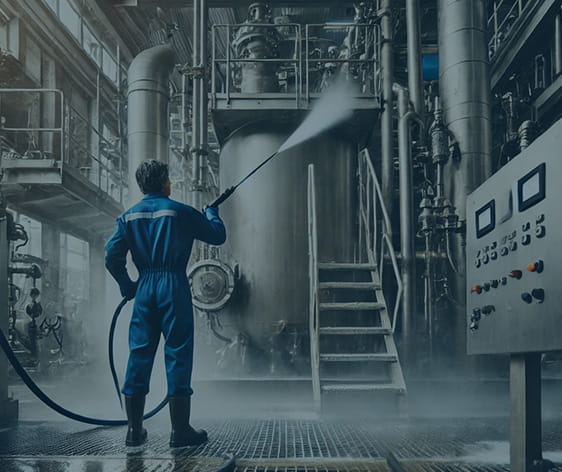

Varför är IP-klassning VIKTIGT?
Vi säljer många produkter som är certifierade enligt IP-standarder. Dessa klassningar hjälper dig att välja rätt produkt för rätt miljö. Ska produkten användas utomhus eller i en fuktig miljö? Välj en hög IP-klass som skyddar mot vatten. Behövs skydd mot damm, smuts eller små partiklar? Då är en produkt med högt partikelskydd det bästa valet.
HUR LÄSER DU IP-KODER?
Här är en guide för varje specifik siffras betydelse.
FÖRSTA siffran (PARTIKELskydd):
| SIFFRA | SKYDDSNIVÅ | EXEMPEL |
|---|---|---|
| 0 |
|
|
| 1 | Skydd mot föremål större än 50 mm | En hand eller större föremål |
| 2 | Skydd mot föremål större än 12,5 mm | Fingrar eller verktyg |
| 3 | Skydd mot föremål större än 2,5 mm | Tjocka kablar eller verktyg |
| 4 | Skydd mot föremål större än 1 mm | Tunnare kablar eller skruvar |
| 5 | Dammbegränsad – inte helt tät, men skyddad mot skadliga mängder damm | Passar industriella miljöer |
| 6 | Helt dammtät | Fullständigt skydd mot damm |
ANDRa siffran (vattenskydd):
| SIFFRA | SKYDDSNIVÅ | EXEMPEL |
|---|---|---|
| 0 |
|
|
| 1 | Skydd mot vertikalt droppande vatten | Kondens |
| 2 | Skydd mot droppande vatten i 15° lutning | Regn på en lutad yta |
| 3 | Skydd mot vattenstänk i 60° vinkel | Sprut från en dusch |
| 4 | Skydd mot vattenstänk från alla håll | Regn eller spolning |
| 5 | Skydd mot vattenstrålar med låg tryckkraft | Vatten från en slang |
| 6 | Skydd mot kraftiga vattenstrålar | Högtryckstvätt |
| 7 | Skydd vid kortvarig nedsänkning i vatten | Oavsiktlig nedsänkning |
| 8 | Skydd vid långvarig nedsänkning i vatten (specificeras av tillverkaren) |
Utrustning i undervattensmiljöer |
| 9 | Skydd mot högtrycksstrålar och vatten vid höga temperaturer | Används i krävande miljöer med rengöring |
| 9K | Skydd mot högtrycksstrålar med höga temperaturer från varierande vinklar | Livsmedelsindustri och fordonstvätt |
EXEMPEL PÅ IP-KLASSER
Det finns en mängd olika varianter av IP-klasser och vi listar här en del av dem samt exempel från hur IP-klassningar på Baco-knappar kan se ut.
Skyddsklass IP66
Skydd: Helt dammtät och skyddad mot kraftiga vattenstrålar.Användning: Utrustning som används i tuffa miljöer, som högtryckstvättade områden.

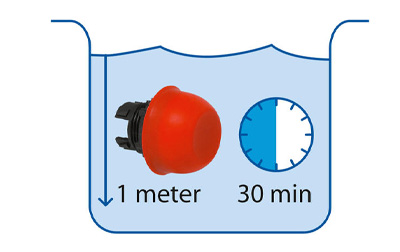

Skyddsklass IP67
Skydd: Helt dammtät och skyddad vid tillfällig nedsänkning i vatten (upp till 1 meter i 30 minuter).
Användning: Elektronik som kan utsättas för regn eller oavsiktlig nedsänkning.

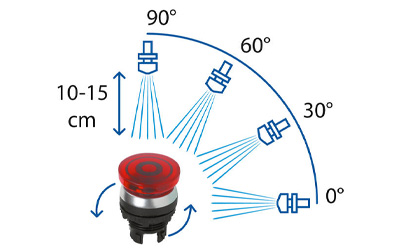

Skyddsklass IP69K
Skydd: Fullt skydd mot damm och vatten från högtrycksstrålar med hög temperatur, inklusive strålar i varierande vinklar.Användning: Används ofta i livsmedelsindustrin, medicintekniska miljöer och fordonsindustrin där hygien och robusthet är kritiska.
fler Vanliga IP-klasser och deras användning
IP20
Skydd: Skydd mot fasta föremål större än 12,5 mm, men inget skydd mot vatten.
Användning: Inomhusmiljöer där det inte finns risk för damm eller fukt, som i kontor eller bostäder.
IP21
Skydd: Skydd mot fasta föremål större än 12,5 mm och vertikalt droppande vatten.
Användning: Inomhusutrustning som kan utsättas för kondens, t.ex. i badrum.
IP23
Skydd: Skydd mot fasta föremål större än 12,5 mm och vattenstänk i 60° vinkel.
Användning: Utrustning som används i delvis täckta utomhusmiljöer.
IP33
Skydd: Skydd mot fasta föremål större än 2,5 mm och vattenstänk i 60° vinkel.
Användning: Takmonterad utrustning eller där lutande ytor kan leda bort vatten.
IP40
Skydd: Skydd mot fasta föremål större än 1 mm men inget skydd mot vatten.
Användning: Elektronik i torra och rena miljöer, t.ex. vissa kontrollpaneler.
IP44
Skydd: Skydd mot fasta föremål större än 1 mm och vattenstänk från alla håll.
Användning: Passar för utomhusbelysning och mindre krävande utomhusmiljöer.
IP54
Skydd: Skydd mot damm (begränsad inträngning) och vattenstänk från alla håll.
Användning: Lämplig för utomhusbruk i lätt regn eller dammiga miljöer, t.ex. trädgårdsbelysning.
IP57
Skydd: Begränsat dammskydd och skyddad vid tillfällig nedsänkning i vatten.
Användning: Sensorer och annan elektronik i miljöer med både damm och vatten.
IP65
Skydd: Helt dammtät och skyddad mot vattenstrålar med låg tryckkraft.
Användning: Industriella applikationer och utomhusutrustning som behöver tåla väder och vind.
IP68
Skydd: Helt dammtät och skyddad för långvarig nedsänkning i vatten (djup specificeras av tillverkaren).
Användning: Utrustning som används under vatten, t.ex. dykutrustning eller undervattenssensorer.
IP69
Skydd: Fullt skydd mot damm och vatten från högtrycksstrålar med hög temperatur.
Användning: Fordonsindustri, livsmedelsproduktion och andra miljöer som kräver regelbunden högtryckstvätt.
